对流层臭氧卫星遥感反演综述
许健 1( ), 张卓 1, 饶兰兰 1, 王雅鹏 2, 闫欢欢 2, 胡斯勒图 3, 石崇 3, 刘嵩 4, 格根塔娜 1( ), 王文煜 1, 石恩涛 1, 姚舜 5, 朱军 5, 王咏梅 1, 董晓龙 1, 施建成 1
  1. 1.中国科学院国家空间科学中心，北京 100190
    2.中国气象局国家卫星气象中心，北京 100081
    3.中国科学院空天信息创新研究院，北京 100101
    4.南方科技大学 环境科学与工程学院，广东 深圳 518055
    5.航天东方红卫星有限公司，北京 100081
  • 收稿日期:2023-08-30 修回日期:2023-11-26 出版日期:2024-01-10
  • 通讯作者: 格根塔娜 E-mail:xujian@nssc.ac.cn;gegentana@nssc.ac.cn
  • 基金资助:
    国家自然科学基金项目(42375142);国家民用空间基础设施项目(Y5BZ31AC60)

Tropospheric Ozone Retrieval from Satellite Remote Sensing—A Review

Jian XU 1( ), Zhuo ZHANG 1, Lanlan RAO 1, Yapeng WANG 2, Huanhuan YAN 2, LETU HUSI 3, Chong SHI 3, Song LIU 4, TANA GEGEN 1( ), Wenyu WANG 1, Entao SHI 1, Shun YAO 5, Jun ZHU 5, Yongmei WANG 1, Xiaolong DONG 1, Jiancheng SHI 1

  1. 1.National Space Science Center, Chinese Academy of Sciences, Beijing 100190, China
    2.National Satellite Meteorological Center, China Meteorological Administration, Beijing 100081, China
    3.Aerospace Information Research Institute, Chinese Academy of Sciences, Beijing 100101, China
    4.School of Environmental Science & Engineering, South University of Science and Technology, Shenzhen Guangdong 518055, China
    5.DFH Satellite Co. , Ltd. , Beijing 100081, China
  • Received:2023-08-30 Revised:2023-11-26 Online:2024-01-10 Published:2024-01-26
  • Contact: TANA GEGEN E-mail:xujian@nssc.ac.cn;gegentana@nssc.ac.cn
  • About author:XU Jian, Professor, research area includes satellite remote sensing of atmospheric components. E-mail: xujian@nssc.ac.cn
  • Supported by:
    the National Natural Science Foundation of China(42375142);The National Civil Space Infrastructure Project(Y5BZ31AC60)
全文 ( 151 ) 下载PDF ( 1050 )

臭氧是地球大气中最重要的痕量气体之一，在气候变化和生态环境中均扮演着至关重要的角色。对流层臭氧作为光化学烟雾的重要成分之一，其浓度变化与人类活动息息相关。基于卫星遥感技术监测对流层臭氧浓度可以帮助我们更好地发现和定量解释对流层臭氧在不同季节、不同时刻以及不同区域的变化特征，探讨臭氧在对流层中的成因机制。随着卫星遥感技术的全面发展，臭氧遥感产品（例如臭氧总量、廓线等）无论在产品精度或是时空分辨率方面均取得了显著进步，然而，由于受较弱卫星信号与复杂下垫面的影响，对流层臭氧遥感产品精度仍无法满足目前对流层大气成分的精细化科学应用研究。主要围绕对流层臭氧卫星遥感，回顾和分析了臭氧卫星遥感载荷的发展历程和现状，结果表明国内外已基于不同谱段（紫外—可见光、热红外和太赫兹）实现了全球及区域臭氧的时空分布探测；讨论了基于不同技术遥感反演算法（直接与间接反演、多波段联合反演、天底—临边协同反演、基于机器学习技术的创新算法等）的特点及适用性，分析表明算法精度的提升包括从复杂大气背景下的辐射传输模拟、基于地面观测的先验信息优化以及仪器定标与信噪比等多方面的工作；展望了卫星遥感在全球和区域尺度提供可靠对流层臭氧观测数据的应用前景，为对流层臭氧污染的形成机理、人类活动与气候变化如何影响对流层臭氧浓度变化等方面的研究提供关键数据支撑。

关键词: 卫星遥感, 对流层臭氧, 大气反演

Ozone is among the most important trace gases in Earth’s atmosphere and plays a crucial role in both climate change and ecology. Tropospheric ozone is an important component of photochemical smog, and its variations are closely related to human activity. Monitoring of tropospheric ozone based on satellite remote sensing can help us better understand and quantitatively explain the characteristics of tropospheric ozone changes in different seasons, times, and regions, and explore the mechanism of ozone generation in the troposphere. With the comprehensive development of satellite remote sensing techniques, ozone remote sensing products (e.g., total ozone, profiles, etc.) have improved significantly in terms of accuracy and spatiotemporal resolution. However, the accuracy of tropospheric ozone products is still not sufficient for the current scientific application of the atmospheric composition of the troposphere due to the weak satellite signals and complexity of the subsurface. This review focuses on satellite remote sensing of tropospheric ozone. It outlines and analyzes the development history and current status of ozone satellite remote sensing payloads and discusses the characteristics and applicability of remote sensing retrieval algorithms based on different technologies (direct and indirect retrieval, multiband joint retrieval, collaborated nadir-limb retrieval, and innovative algorithms based on machine learning techniques). It further discusses the application of satellite remote sensing for the provision of reliable tropospheric ozone observation data at the global and regional scales. Overall, this review envisions the application of satellite remote sensing for providing reliable tropospheric ozone observations at the global and regional scales.

Key words: Satellite remote sensing, Tropospheric ozone, Atmospheric retrieval

中图分类号:

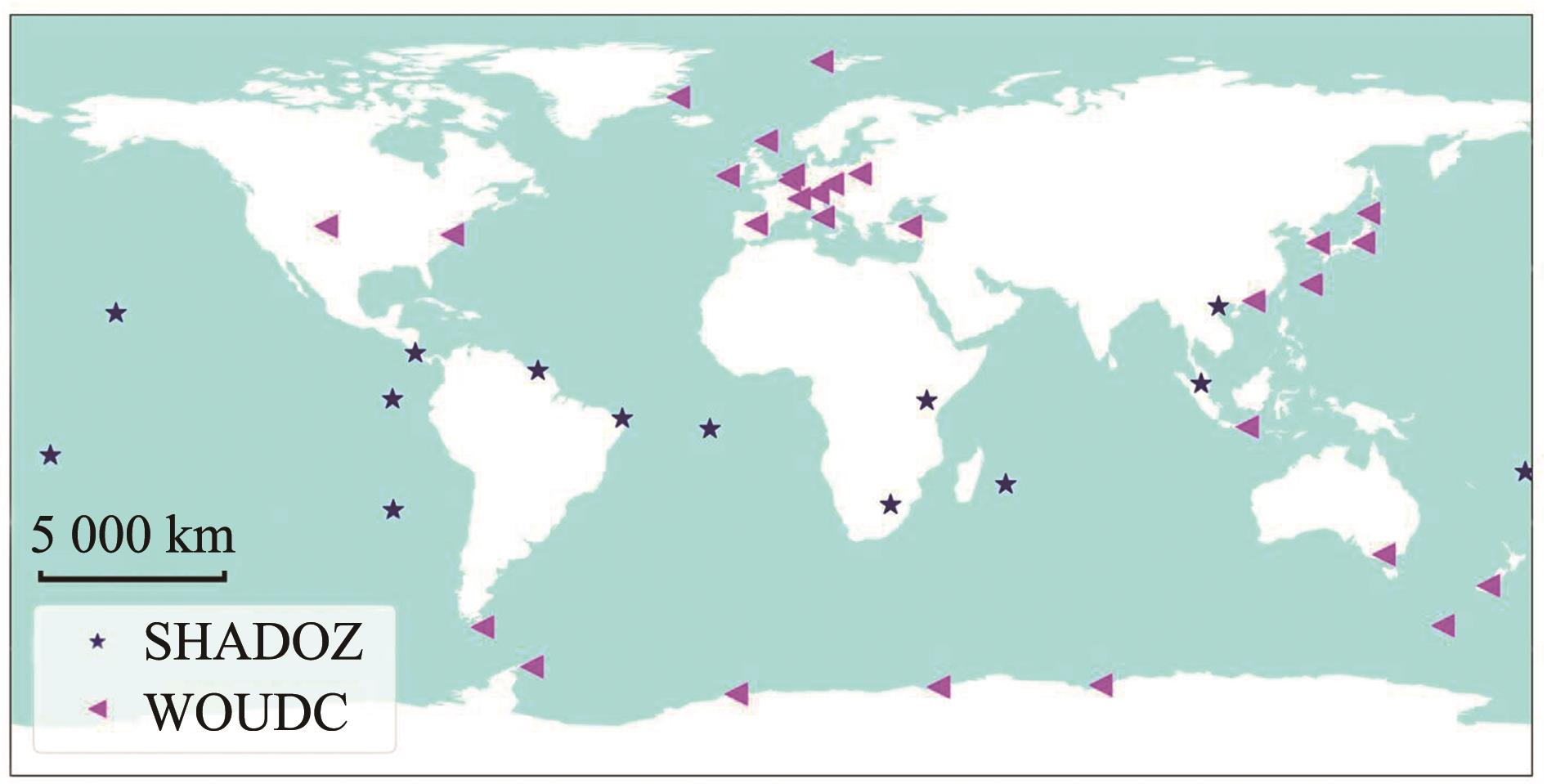

图1 SHADOZ和WOUDC的主要臭氧探空仪分布［ 10 ］
SHADOZ：南半球附加臭氧探空仪；WOUDC：世界臭氧和紫外辐射数据中心
Fig. 1 Main ozonesondes from SHADOZ and WOUDC［ 10 ］
SHADOZ：Southern Hemisphere Additional Ozonesondes；WOUDC：World Ozone and Ultraviolet Radiation Data Center
表1 本文与近期发表的 2篇臭氧遥感综述文章的对比
Table 1 Comparison between this paper and recent reviews of ozone remote sensing
比较方面 参考文献［ 15 ］ 参考文献［ 16 ］ 本文
难点 均认为对流层反演是臭氧卫星探测的一个难点，对流层中低层和近地面臭氧浓度反演精度不高 针对臭氧卫星遥感应用瓶颈能更清晰更有针对性地指明提高对流层臭氧精度的措施
差异 对流层反演的描述不系统，仅在臭氧廓线的反演方法中，综述了现阶段研究方法之一的多波段联合反演方法 对流层反演综述没有展开，仅提出“常用方法是余值法、扫描角几何法和对流云微分法”，其原理、优劣及适用性没有进一步分析 由于卫星遥感针对对流层臭氧观测存在局限性，关于对流层臭氧遥感反演的研究难度高，不确定大，但应用需求强烈，更需要进一步深入研究
主题 主题宏观，包括臭氧总量、廓线、近地面臭氧的方法和应用进展，涵盖了国内外卫星探测器发展进程、反演算法、应用进展、存在问题和发展趋势等多个方面 主题宏观，文章结构及所综述范围与综述1相似，丰富了臭氧污染相关研究及应用研究案例，包括“臭氧污染时空特征分析”、“典型污染事件分析”、“臭氧污染与气象条件相互作用”等 更聚焦于对流层遥感的研究进展，所综述的方法和应用也是围绕对流层臭氧相关主题展开的
方法 没有关于对流层臭氧反演算法的对比分析 没有关于对流层臭氧反演算法的对比分析 详细描述了获取对流层臭氧的遥感方法的理论基础及优劣和适用性
表2 基于紫外辐射后向散射技术的国外主要臭氧探测载荷
Table 2 Major international payloads for monitoring ozone based on backscatter UV techniques
载荷名称 发射时间 国家/地区 观测任务
TOMS 1978年 美国 臭氧总量及气溶胶探测
SBUV 1978年 美国 臭氧总量及气溶胶探测
SBUV/2 1985年、1989年、1995年、2000年、2002年、2005年和2009年 美国 臭氧总量、廓线及气溶胶探测
SAGE I 1979年 美国 测量平流层气溶胶消光系数、臭氧廓线和二氧化氮
SAGE II 1984年 美国 测量平流层气溶胶、臭氧、二氧化氮和水汽
GOME 1995年 欧洲 全球臭氧分布和气溶胶分布
SAGE III 2001年和2017年 美国 气溶胶、臭氧、水蒸气和其他重要痕量气体在对流层上层和平流层的垂直结构
SCIAMACHY 2002年 欧洲 监测气溶胶分布和大气微量成分
OMI 2004年 欧洲 精确探测臭氧总量及分布情况，获取云、气溶胶及其他痕量气体含量和分布
GOME-2 2006年、2012年和2018年 欧洲 探测大气、海洋上空云和气溶胶的分布
OMPS 2011年、2017年和2022年 美国 探测全球大气臭氧总量和垂直分布
TROPOMI 2017年 欧洲 大气臭氧及其他痕量气体含量和分布以及云、气溶胶等产品
GEMS 2020年 韩国 监测东亚地区大气污染成分
TEMPO 2020年 美国 监测北美大气污染，提高空气质量预测能力；通过测量污染路径，特别是对流层臭氧和气溶胶的产生、输送以及与源的关系的细节，研究气候强迫
表3 基于热红外 /太赫兹技术的国际主要臭氧探测载荷
Table 3 Major international payloads for monitoring ozone based on thermal IR and THz techniques
载荷名称 发射时间 国家/地区 观测任务
SMR 2001年 欧洲 监测平流层化学成分和大气温度的垂直分布
MIPAS 2002年 欧洲 中层大气参数测量；平流层化学：O3、H2O、CH4、N2O、NO2和HNO3；气候学：温度、CH4、N2O和O3；中层大气的化学成分、动力学和辐射收支研究；平流层臭氧和氯氟烃的监测
AIRS 2002年 美国 监测大气温湿度、痕量气体和云属性等的垂直分布
ACE-FTS 2003年 加拿大 研究影响臭氧消耗的大气化学和动力学
MLS 1991年和2004年 美国 观测大气气体、温度和压力数据，用来更好地了解对流层上层臭氧变化和污染的原因
TES 2004年 美国 监测对流层臭氧及其光化学反应前体物的全球分布
IASI 2006年 欧洲 为气象预报提供大气温湿度数据；提供大气各组分数据，进一步了解大气过程以及大气化学、气候和污染之间的相互作用
SMILES 2009年 日本 提供全球平流层痕量气体廓线观测
CrIS 2011年、2017年和2022年 美国 提供全球高分辨率大气温湿度和痕量气体廓线观测
AHI 2014年和2016年 日本 提供东亚区域多种气象观测要素
表4 国内主要臭氧探测载荷
Table 4 Major domestic payloads for monitoring ozone
载荷名称 发射时间 观测任务
TOU 2008年、2010年和2013年 探测全球大气臭氧柱总量分布
SBUS 2008年、2010年和2013年 获取星下点臭氧垂直廓线
EMI 2018年和2021年 对SO2、NO2和O3等关键大气成分实现每日全球观测
HIRAS-I 2017年 观测大气温湿度及主要气体垂直廓线，改进数值天气预报精度
GIIRS 2017年和2022年 获取观测地区的大气温、湿度垂直廓线和痕量气体含量
EMI-2 2022年 观测SO2、NO2、O3和CH4等大气痕量气体
HIRAS-II 2022年和2023年 观测大气温湿度及主要气体垂直廓线，改进数值天气预报精度
OMS 2023年 观测O3及其他大气污染痕量气体总量和廓线

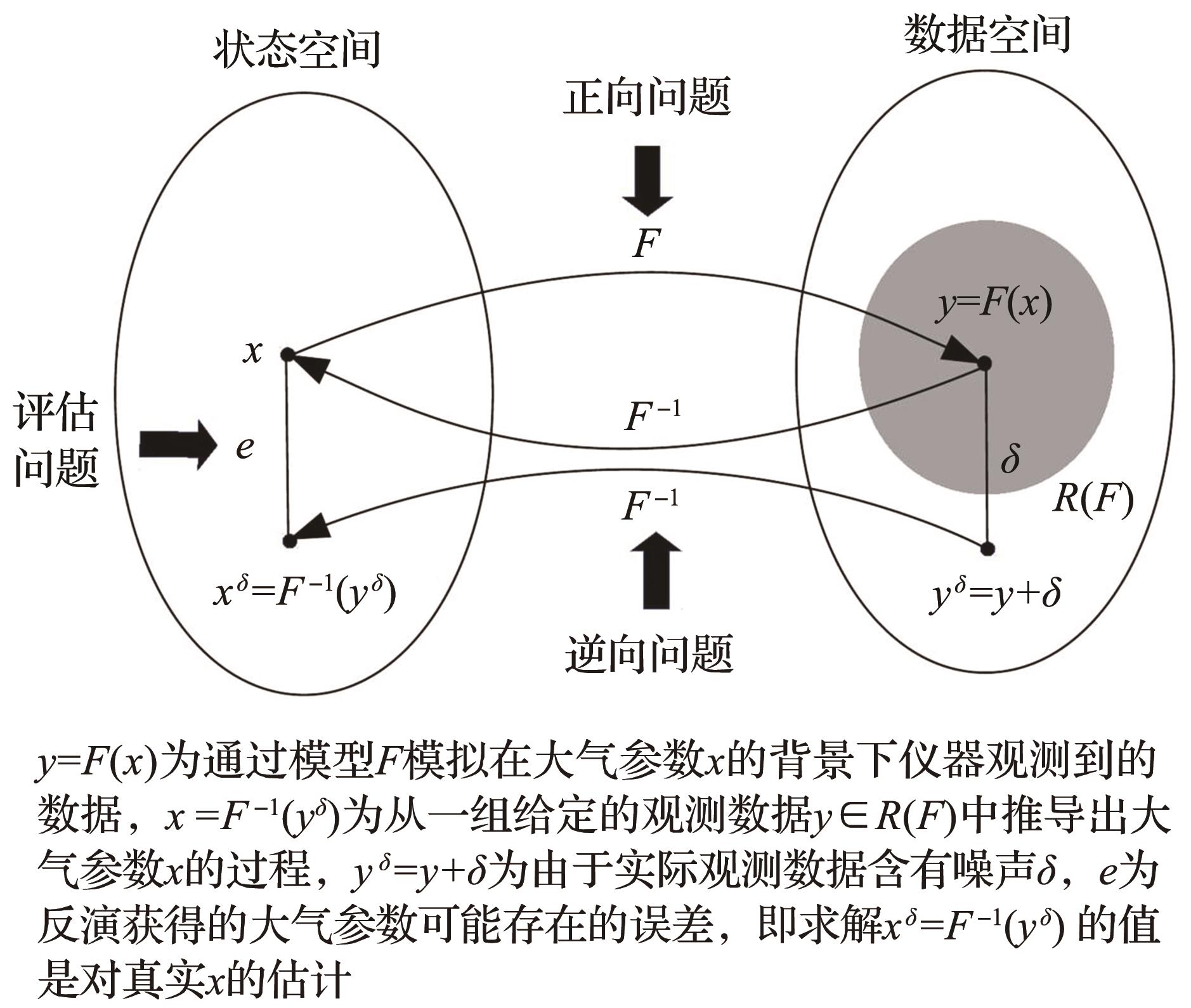

图2 对流层臭氧反演的理论框架
Fig. 2 Theoretical framework of tropospheric ozone retrieval
表5 对流层臭氧直接反演算法
Table 5 Direct retrieval algorithms for tropospheric ozone
发表时间 应用载荷 研究团队 算法基础 算法特点 算法精度
1998年 GOME Munro等［ 25 ］ OEM 首次验证了从GOME数据反演对流层廓线的可能性 对流层臭氧反演精度受光谱影响更大
1999年 GOME Hoogen等［ 26 ］ OEM 采用全反演（FURM）法反演臭氧0~80 km廓线，首次通过200个地面观测站对算法进行对比验证 均方根误差：对流层21%~24%
2001年 GOME Hasekamp等［ 27 ］ TR 采用Phillips-Tikhonov正则化反演算法，L-曲线确定正则化参数，最大限度利用观测数据的臭氧廓线信息，同时减小观测误差对反演结果的影响，首个不需要O3廓线先验的反演算法

均方根误差：

0~10 km为25%~50%

10~15 km为10%~15%
2002年 GOME van der A等［ 28 ］ OEM 算法引入了光谱校正模块 基于未校正的光谱反演的臭氧廓线偏差在对流层分达到150%，经过校正的光谱反演的臭氧廓线偏差在对流层小于80%
2003年 GOME Müller等［ 29 ］ NN 高速运算，不需要先验O3廓线信息 与FURM算法反演结果和地面站点观测资料吻合；与TOMS臭氧月均柱总量偏差在0~5%
2005年 GOME Liu等［ 30 ］ OEM Ring效应与极化的校正，优化模型所需的云、地表反照率、气压、气溶胶和温度廓线等输入信息 15 km以上平均偏差<15%，对流层—平流层底部柱浓度偏差20%~30%
2008年 SAGE和SCIAMACHY Fishman等［ 33 ］ OEM 应用了对流层臭氧间接和直接反演方法 无精度描述
2010年 OMI Liu等［ 32 ］ OEM 应用Müller等［ 30 ］提出的算法于OMI数据，结合OMI观测资料进行了相应改进 对流层—中平流层均方根误差：6%~35%
2015年 GOME-2 Miles等［ 31 ］ OEM 充分利用紫外波段的光谱信息，三步反演框架，引入针对卫星观测光谱的校正 与地面站点对比误差在6%以内（1 DU），与化学模式TOMCAT对比误差小于0.7 DU
2021年 TROPOMI Zhao等［ 34 ］ OEM 引入针对TROPOMI光谱的软校正 拟合残差较官方产品显著减小，尤其在热带和中纬度地区，反演结果与探空仪观测数据偏差小于2.4 DU，1 000~30 hPa范围内误差小于5%
表6 对流层臭氧间接反演算法
Table 6 Indirect retrieval algorithms for tropospheric ozone
发表时间 应用载荷 研究团队 算法类型 算法特点 算法精度
1987年 TOMS/SAGE Fishman等［ 36 ］ TOR 一种低纬度地区对流层臭氧反演方法，利于分析臭氧月度变化趋势 相对误差10%~15%
1996年 TOMS/SBUV Fishman等［ 37 ］ TOR 可以获得低纬度地区每天的对流层臭氧分布，用于季节臭氧分布特征分析 相对误差10％~15%
1998年 TOMS/OMI Ziemke等［ 41 ］ CCD 提供长时间序列的对流层和平流层臭氧，不依赖其他臭氧产品 月均偏差小于3.5 DU
2001年和2005年 TOMS-THIR/TOMS Ziemke等［ 44 - 45 ］ CSA 反演不依赖云顶高度和对流层高度 反演偏差在1 DU以内
2003年和2014年 GOME/GOME-2 Valks等［ 42 - 43 ］ CCD-PMD 基于GOME近红外和偏振模色散数据反演云参数产品，不依赖其他数据，适用于低纬度地区月均值产品 GOME和GOME-2反演偏差分别在5 DU和3 DU以内
2006年和2009年 OMI/MLS Ziemke等［ 38 ， 46 ］ LNM MLS可探测到更低高度的臭氧廓线，OMI和MLS均搭载在Aura卫星上，更易定标 偏差小于5 DU
2022年 TROPOMI Heue等［ 48 ］ CCD 采用优化后的云参数产品，联合BASCOE平流层同化数据，具有更高空间分辨率的日均对流层臭氧结果 相较于基于CCD-PMD算法的TROPOMI业务化产品，偏差小于0.9 DU

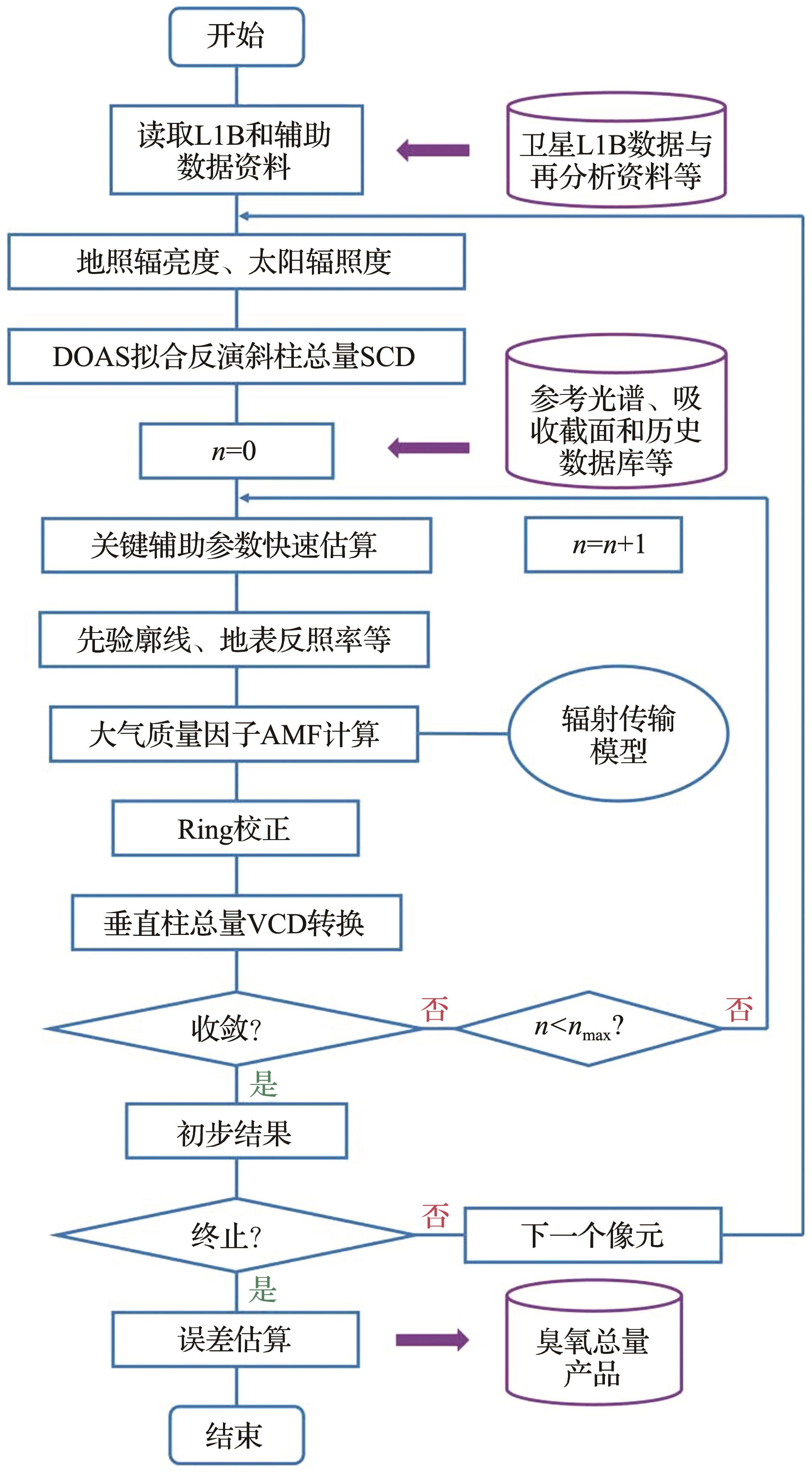

图3 天底臭氧总量DOAS反演流程图
Fig. 3 Flow diagram for total ozone DOAS retrieval from nadir-viewing sensors
表7 基于机器学习技术的对流层廓线或柱浓度反演算法
Table 7 Retrieval algorithms for tropospheric ozone profile/column based on machine learning
研究团队 模型输入 模型输出 算法能力
Müller等［ 64 ］ GOME光谱：270~325 nm、380~385 nm、598~603 nm、758~772 nm，太阳和观测几何，LoS，纬度和季节，In-orbit时间，温度廓线 Ozonsonde臭氧廓线 平流层臭氧方差减少40%，对流层臭氧方差减少10%~30%，柱总浓度与TOMS相比偏差在5%以内，廓线分辨率为4~6 km，与传统反演算法相比，计算效率显著提高。算法局限性主要体现在当SZA高或者臭氧含量低时，部分地区偏差达到10%~20%
Del Frate等［ 65 ］ GOME光谱：321~325 nm，太阳天顶角，臭氧总柱浓度 GOME RAL臭氧廓线 322.1~322.7 nm和 323.5~324.2 nm对臭氧廓线反演最重要；可以寻找到微型臭氧空洞
Del Frate等［ 66 ］ GOME光谱：288.040~292.054 nm、294.971~298.963 nm、303.054~307.029 nm、313.029~316.050 nm、319.984~325.963 nm，太阳天顶角，臭氧总柱浓度 GOME RAL臭氧廓线 320~325 nm所含的臭氧廓线信息最多；使用了降维方法EP（Extended Pruning）和PCA，EP方法效率更高
Del Frate等［ 67 ］和Iapaolo等［ 68 ］ GOME光谱：321~325 nm连续光谱或290~335 nm区间17个波长上光谱，臭氧柱浓度 GOME RAL臭氧廓线 与ILAS地面观测结果相比，321~325 nm神经网络模型（GOME-V1）误差为12%，290~335 nm神经网络模型（GOME-V2）误差为10%，并且GOME-V1太阳天顶和斜柱光程较大时，反演精度下降较快。算法局限性主要表现在对流层下层（大于3 hPa）的臭氧廓线反演可靠性不强
Sellitto等［ 72 ］

SCIAMACHY光谱：

UV-Hartley+UV-Huggins+VIS或UV-Hartley+UV-Huggins，太阳天顶角

 Ozonsonde臭氧廓线 加入VIS能够对对流层臭氧廓线精度的提高达到10%，对近地面的偏差最小（UV波段偏差12%，加入VIS偏差为4%）；垂直分辨率大概为7 km；306 nm和320 nm附近对臭氧廓线反演最重要
Sellitto等［ 69 ］ OMI光谱：305~307 nm和322~325 nm，OMTO3臭氧总柱浓度，太阳天顶角 Ozonesonde臭氧浓度廓线地面-200 hPa的积分 可以获得与TOR算法和直接反演算法相当的精度，与欧洲Ozonesonde站点观测数据对比，能够获得更好的精度。局限性体现在反演受Ozonesonde站点位置限制，算法只适用于北半球中纬度地区；臭氧层顶定义不准确
Sellitto等［ 70 ］ SCIAMACHY光谱：UV或者UV+VIS，太阳天顶角 Ozonsonde臭氧浓度廓线在0~14 km的积分 298~307 nm信息最多，其次是322~340 nm，550~650 nm；观测天顶角，相对方位角和时间信息对结果影响可忽略，加入太阳天顶角能够大大提高反演结果；加入VIS波段能够提高与Ozonsonde结果的Pearson相关系数
Di Noia等［ 71 ］ OMI UV2光谱主成分，太阳天顶角、观测天顶角、高程、云量，NCEP Tropopause气压温度，月均OMI-MLS对流层臭氧柱浓度 Ozonsonde臭氧浓度廓线地面-NCEP Tropopause的积分 除了北极地区，算法反演的纬度带平均年臭氧柱浓度与Ozonsonde臭氧柱浓度相关性为0.75~0.85，RMS误差为5~6 DU，北极地区有一个很大的负偏差（-2.9 DU）；算法可以识别出OMI的异常区域，与真实异常相关性达到0.7；与化学模式TM5的对流层臭氧柱浓度模拟结果相比，偏差约为4 DU；卫星光谱数据能够显著提高臭氧柱浓度和异常区识别精度。算法应用局限于特定区域，因为Ozonsonde站点在热带地区分布较少，算法结果精度低于中纬度和极地地区
Xu等［ 35 ］ 第一个分类模型输入包括GOME-2光谱主成分、太阳天顶角、观测天顶角、相对方位角、地表反照率及地表压强；第二个缩放模型输入包括臭氧总量 第一个模型输出廓线形状类；第二个模型输出臭氧廓线 基于模拟数据的反演：反演误差在15%以内（1 000~1 hPa）；基于GOME-2实测数据的反演：与官方产品的偏差在5%~20%以内，计算效率较官方RAL-OEM算法提升2个数量级，与探空仪数据的对比证明该算法在对流层反演精度更高
