基于高铁网建设的全国城市群可达性空间模拟与特征演变分析

doi:10.11867/j.issn.1001-8166.2023.050

从全局尺度探索城市群交通可达性，能有效描绘城市群间的协同关系及城市群内部的一体化趋势，为推进城市群一体化发展提供理论支撑。基于改进的时空图分析模型，测度11个国家级城市群的可达性水平，从城市群群内空间集聚性和群间交通协同特征方面分析高铁网建设下城市群可达性演变特征。结果表明：高铁建设产生的“时空压缩”将促进中国城市群点位“两横两纵”分布结构向“组团式”结构扩散。高铁建设将促进城市群内部的一体化和城市群间的协同化，增加区域平衡性。时空图分析模型能够有效解读时空图的空间信息，拓展了可达性空间分析方法的应用，并为促进城市群区域平衡发展提供了参考。

关键词: 城市群, 高铁网, 可达性, 时空压缩, 时空图分析模型

At a national scale, exploring the transportation accessibility of megalopoleis effectively depicts their collaborative relationships and trends in intra-cluster integration, providing theoretical support for promoting their integrated development. Based on an enhanced time-space map analysis model, this study measures the accessibility levels of 11 national-level megalopoleis and analyzes the evolutionary characteristics of accessibility within and between clusters under the construction of a high-speed rail networks. Results demonstrate that the ‘space-time compression’ resulting from the construction of a high-speed rail networks facilitates the diffusion of megalopoleis from a ‘two horizontal and two vertical’ distribution structure to a ‘clustered’ structure. The construction of a high-speed rail networks promotes intra-cluster integration and inter-cluster collaboration, thereby enhancing the regional balance. The time-space map analysis model effectively interprets the spatial information of the time-space map, expands the application of spatial analysis methods for accessibility, and provides insights for promoting balanced regional development in megalopoleis.

Key words: Megalopolis, High-speed rail network, Accessibility, Time-space compression, Time-space map analysis model

中图分类号:

P963

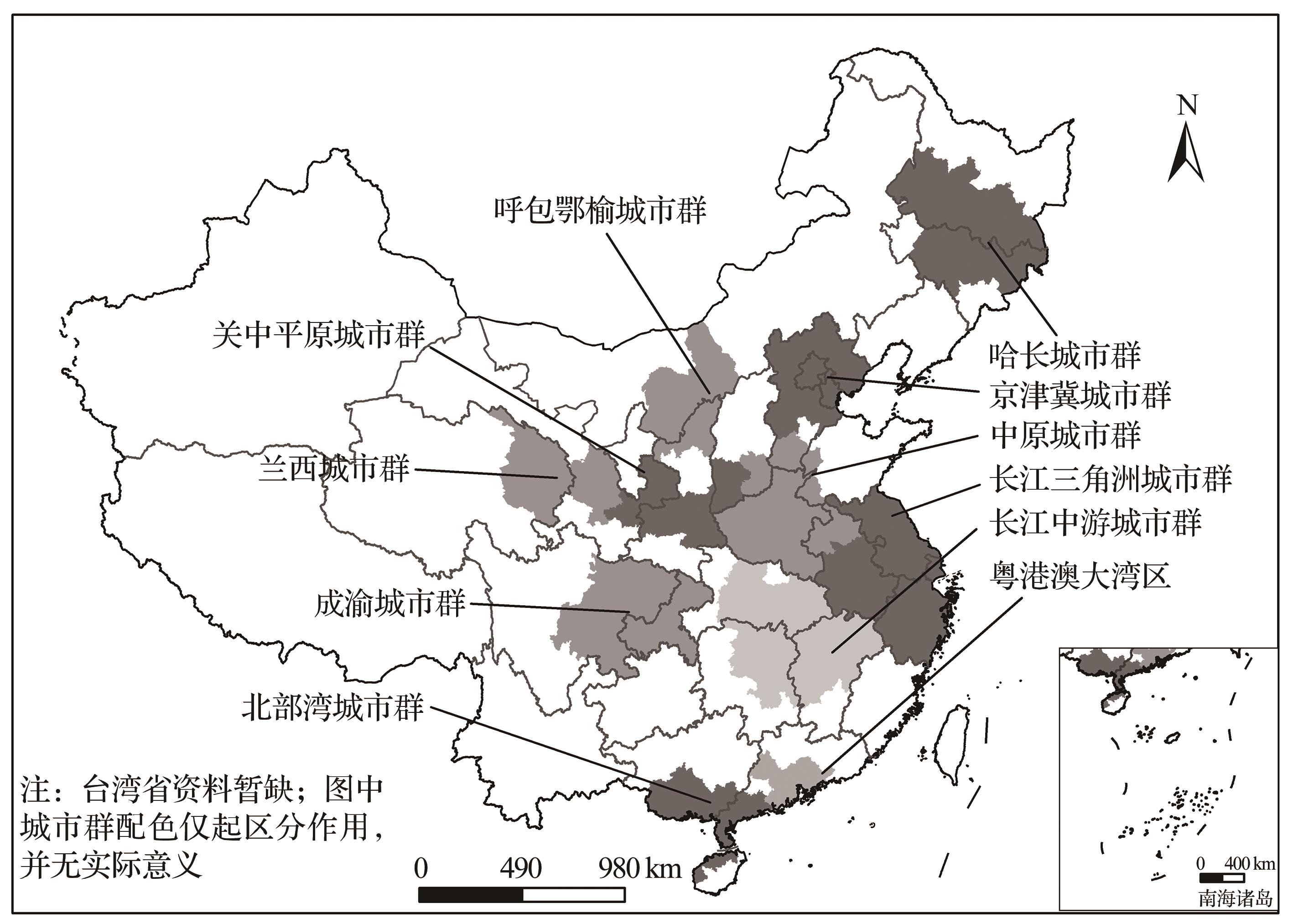

图1 国家级城市群

Fig. 1 National-level urban agglomerations

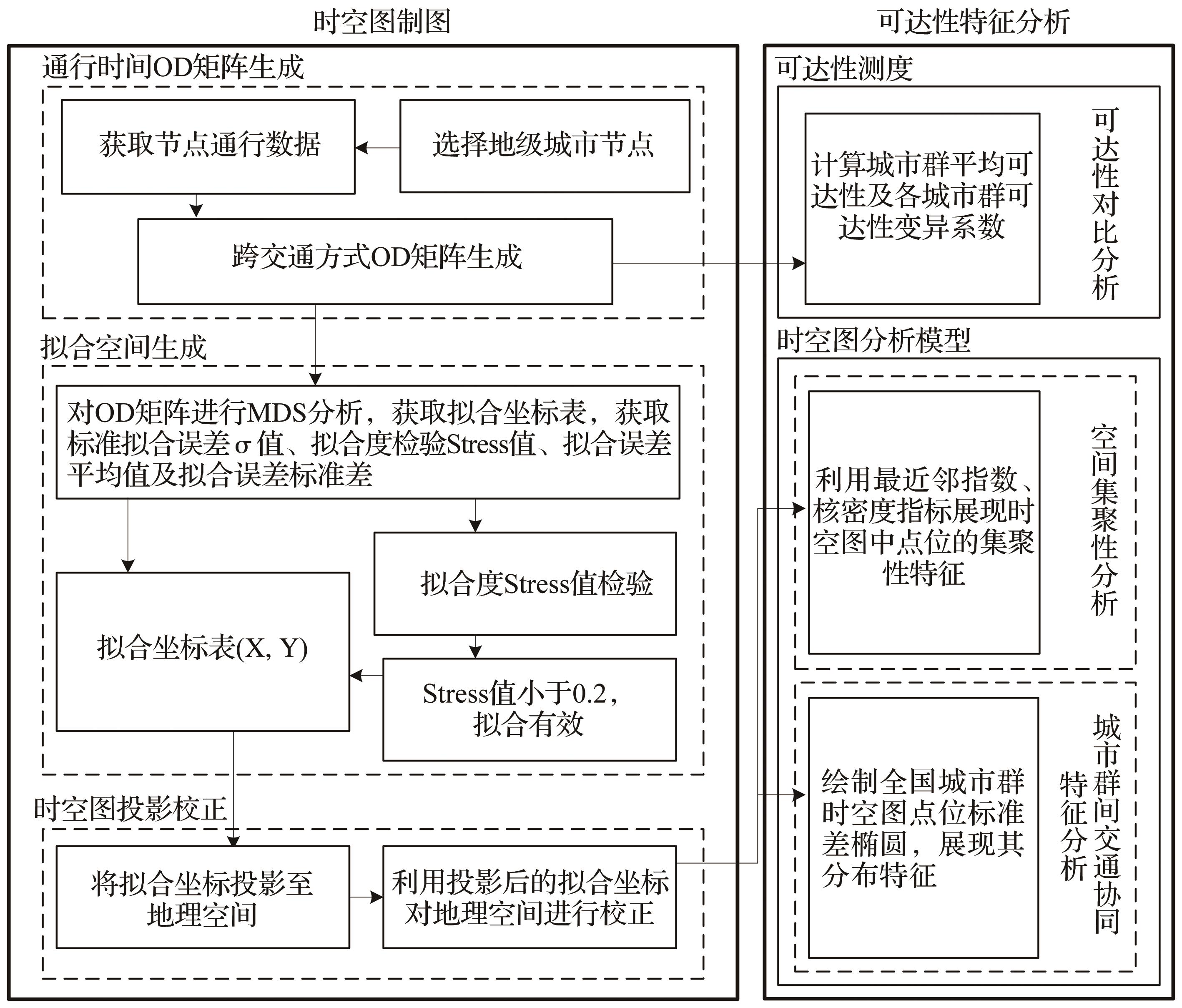

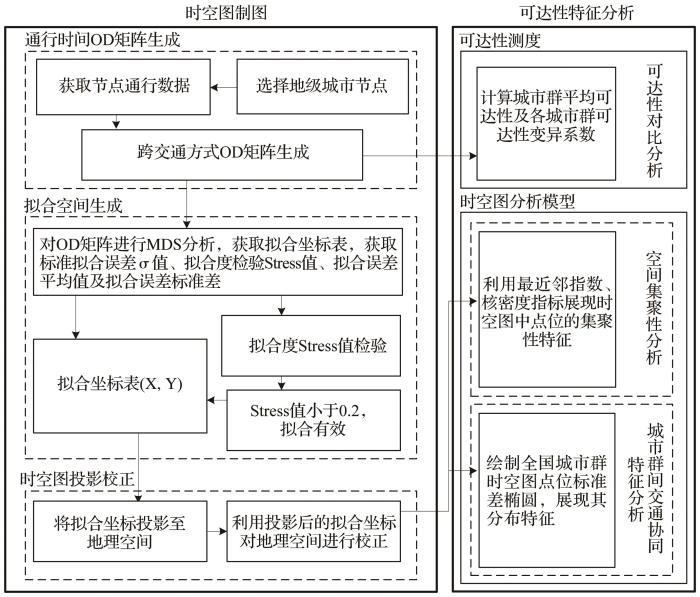

图2 时空图分析流程示意图

Fig. 2 Flowchart of time-space mapping method

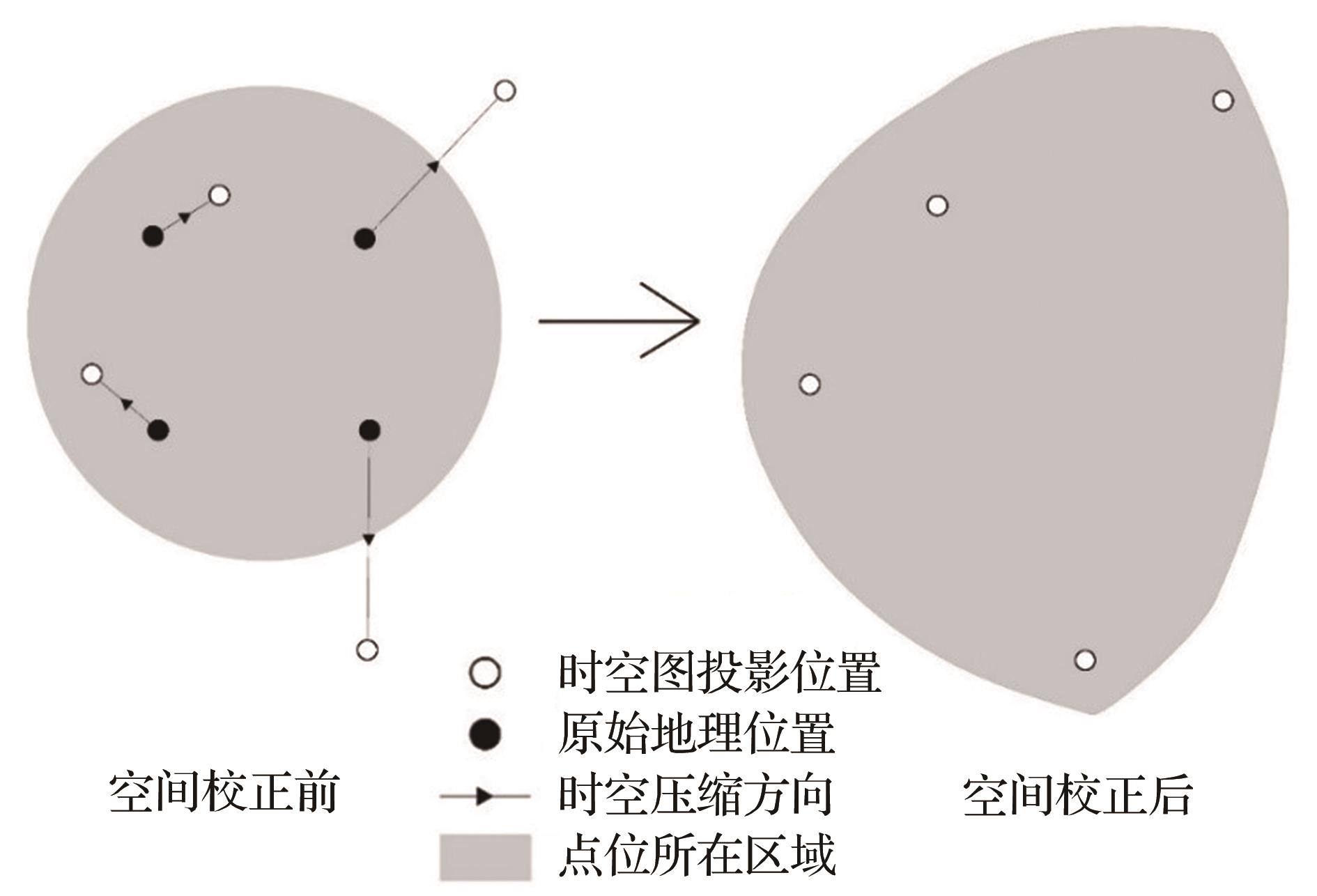

图3 时空图空间校正示意图

Fig. 3 Time-space correction

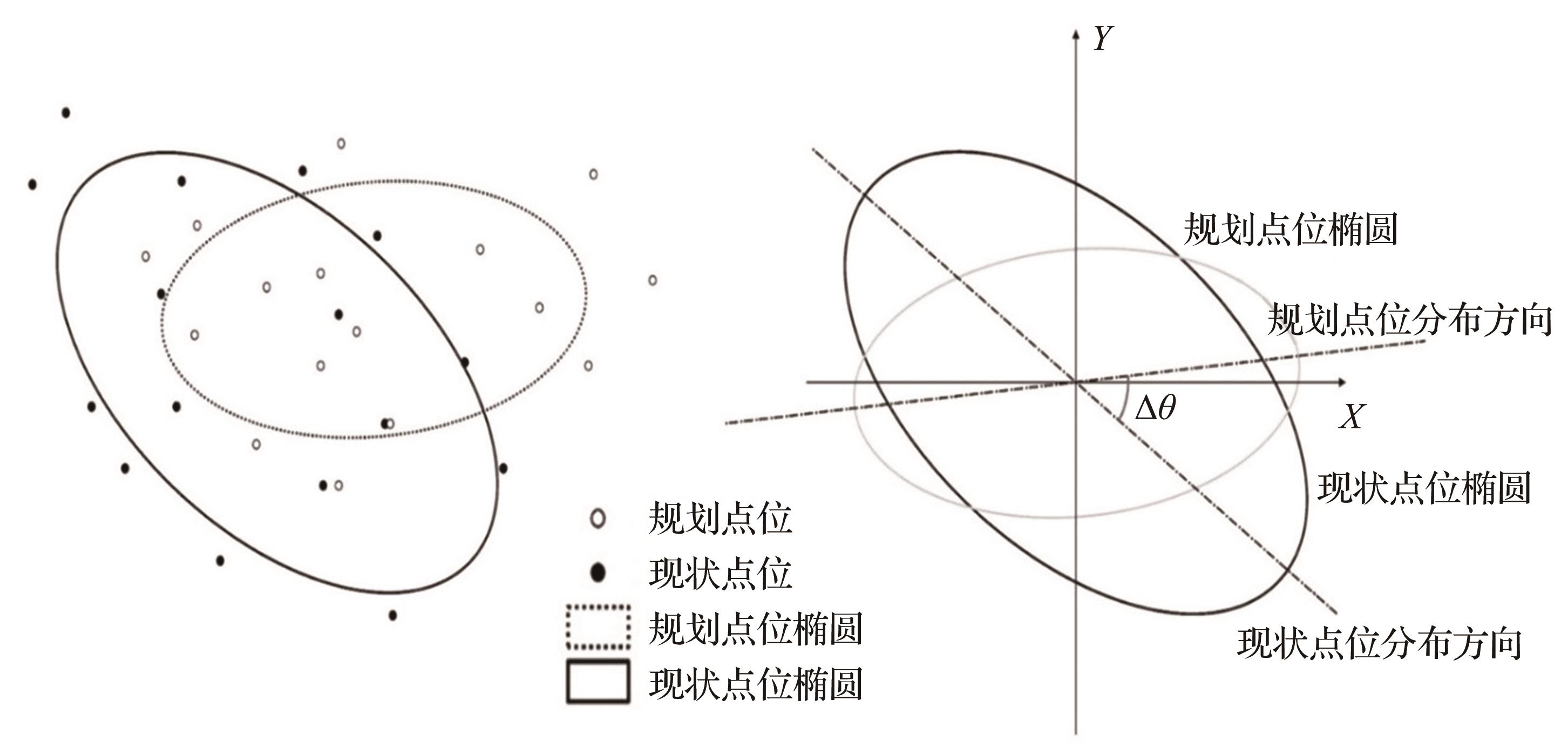

图4 标准差椭圆

Fig. 4 Space standard deviation elliptic Algorithm

表1 城市群平均可达性变化

Table 1 The change of urban agglomeration average accessibility

城市群	平均可达性/h		变化绝对值/h	变化率/%	变异系数/%		Δ变异系数/%
城市群	现状	规划	变化绝对值/h	变化率/%	现状	规划	Δ变异系数/%
京津冀城市群	9.44	7.53	1.91	20.22	9.43	6.77	-2.66
中原城市群	8.47	6.91	1.56	18.44	6.26	4.34	-1.92
长江三角洲城市群	9.29	7.86	1.43	15.37	5.71	7.12	1.42
关中平原城市群	9.48	7.32	2.16	22.74	2.22	5.46	3.25
兰西城市群	11.72	9.13	2.59	22.12	6.40	7.45	1.05
长江中游城市群	8.65	6.96	1.68	19.45	7.98	4.89	-3.09
成渝城市群	10.26	7.72	2.53	24.69	4.58	5.57	0.99
粤港澳大湾区	10.78	9.03	1.75	16.24	6.31	5.87	-0.44
北部湾城市群	12.12	9.68	2.44	20.17	9.16	4.24	-4.92
呼包鄂榆城市群	10.68	8.03	2.65	24.83	9.83	4.73	-5.10
哈长城市群	12.85	10.67	2.19	17.01	8.66	9.18	0.52

表1 城市群平均可达性变化

Table 1 The change of urban agglomeration average accessibility

城市群	平均可达性/h		变化绝对值/h	变化率/%	变异系数/%		Δ变异系数/%
城市群	现状	规划	变化绝对值/h	变化率/%	现状	规划	Δ变异系数/%
京津冀城市群	9.44	7.53	1.91	20.22	9.43	6.77	-2.66
中原城市群	8.47	6.91	1.56	18.44	6.26	4.34	-1.92
长江三角洲城市群	9.29	7.86	1.43	15.37	5.71	7.12	1.42
关中平原城市群	9.48	7.32	2.16	22.74	2.22	5.46	3.25
兰西城市群	11.72	9.13	2.59	22.12	6.40	7.45	1.05
长江中游城市群	8.65	6.96	1.68	19.45	7.98	4.89	-3.09
成渝城市群	10.26	7.72	2.53	24.69	4.58	5.57	0.99
粤港澳大湾区	10.78	9.03	1.75	16.24	6.31	5.87	-0.44
北部湾城市群	12.12	9.68	2.44	20.17	9.16	4.24	-4.92
呼包鄂榆城市群	10.68	8.03	2.65	24.83	9.83	4.73	-5.10
哈长城市群	12.85	10.67	2.19	17.01	8.66	9.18	0.52

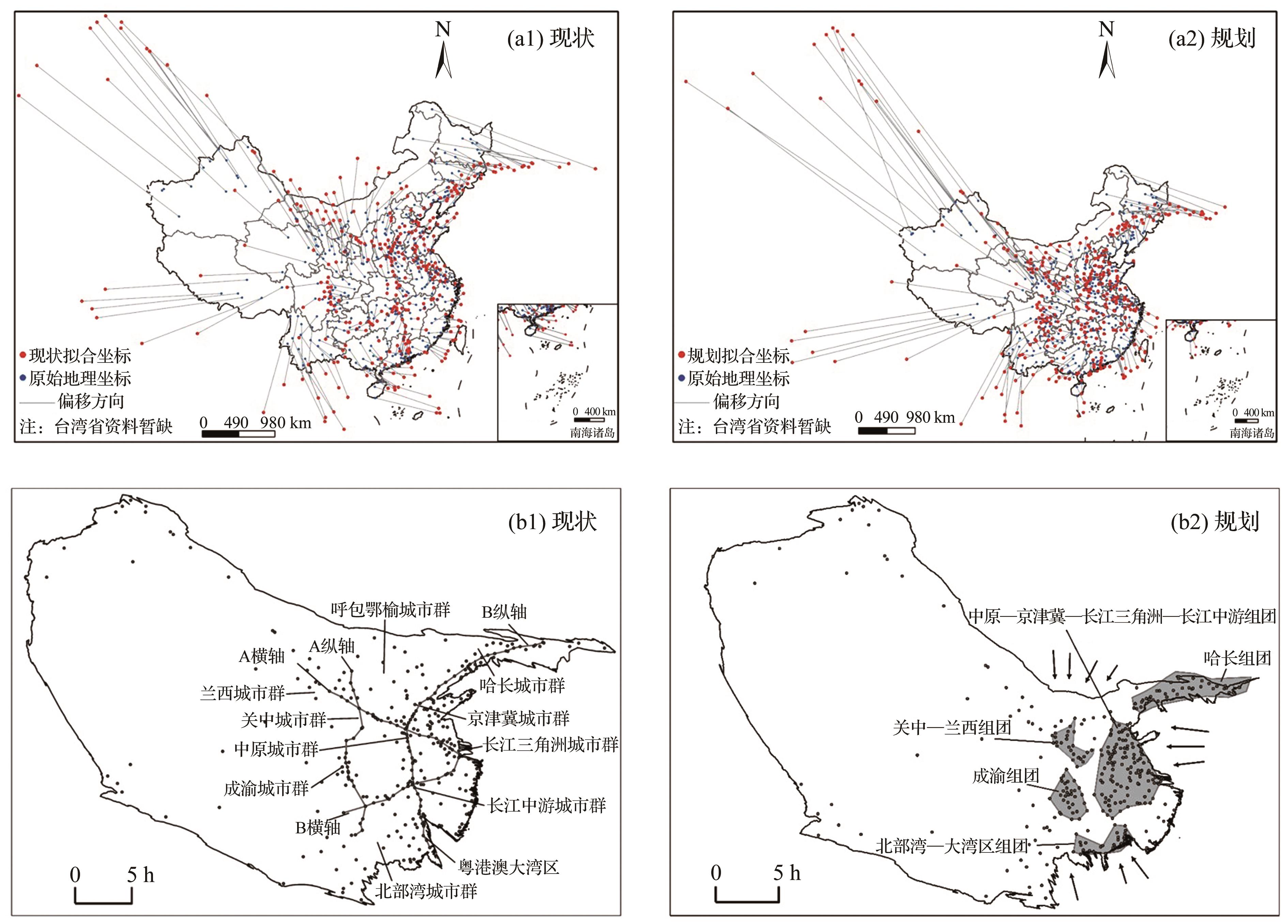

图5 现状通行时间时空图（a）和规划通行时间时空图（b）

Fig. 5 Current time-space map （a） and planed time-space map （b）

表2 全国城市群集聚性及标准差椭圆

Table 2 Analysis of spatial agglomeration and space standard deviation elliptic Algorithm of China

组团	城市群	类型	空间集聚分析			标准差椭圆
组团	城市群	类型	最邻近比率	集聚趋势	比率变化	方向角度/（°）	角度偏转/（°）	偏转方向
中原—京津冀—长江三角洲—长江中游组团	中原城市群	规划	1.232	集聚	0.080	106.076	7.996	顺时针
	中原城市群	现状	1.152	集聚	0.080	98.080	7.996	顺时针
	京津冀城市群	规划	1.401	离散	-0.047	32.063	-14.234	逆时针
	京津冀城市群	现状	1.449	离散	-0.047	46.297	-14.234	逆时针
	长江三角洲城市群	规划	1.249	离散	-0.187	118.265	-7.871	逆时针
	长江三角洲城市群	现状	1.436	离散	-0.187	126.136	-7.871	逆时针
	长江中游	规划	1.193	离散	-0.007	116.828	-13.060	逆时针
	城市群	现状	1.200	离散	-0.007	129.889	-13.060	逆时针
哈长组团	哈长	规划	1.965	离散	-0.082	72.697	3.143	顺时针
哈长组团	城市群	现状	2.047	离散	-0.082	69.554	3.143	顺时针
成渝组团	成渝	规划	1.440	集聚	0.039	70.079	61.332	顺时针
成渝组团	城市群	现状	1.400	集聚	0.039	8.747	61.332	顺时针
北部湾—大湾区组团	北部湾城市群	规划	1.410	集聚	0.074	111.947	-21.087	逆时针
	北部湾城市群	现状	1.337	集聚	0.074	133.035	-21.087	逆时针
	粤港澳大湾区	规划	1.349	离散	-0.042	59.022	-69.473	逆时针
	粤港澳大湾区	现状	1.390	离散	-0.042	128.496	-69.473	逆时针
关中—兰西组团	关中	规划	1.441	离散	-0.719	106.345	-14.890	逆时针
	城市群	现状	2.161	离散	-0.719	121.236	-14.890	逆时针
	兰西	规划	2.316	离散	-0.573	116.762	-2.843	逆时针
	城市群	现状	2.889	离散	-0.573	113.919	-2.843	逆时针
未形成组团	呼包鄂榆	规划	3.551	集聚	0.159	55.748	-38.697	逆时针
未形成组团	城市群	现状	3.392	集聚	0.159	94.445	-38.697	逆时针

表2 全国城市群集聚性及标准差椭圆

Table 2 Analysis of spatial agglomeration and space standard deviation elliptic Algorithm of China

组团	城市群	类型	空间集聚分析			标准差椭圆
组团	城市群	类型	最邻近比率	集聚趋势	比率变化	方向角度/（°）	角度偏转/（°）	偏转方向
中原—京津冀—长江三角洲—长江中游组团	中原城市群	规划	1.232	集聚	0.080	106.076	7.996	顺时针
	中原城市群	现状	1.152	集聚	0.080	98.080	7.996	顺时针
	京津冀城市群	规划	1.401	离散	-0.047	32.063	-14.234	逆时针
	京津冀城市群	现状	1.449	离散	-0.047	46.297	-14.234	逆时针
	长江三角洲城市群	规划	1.249	离散	-0.187	118.265	-7.871	逆时针
	长江三角洲城市群	现状	1.436	离散	-0.187	126.136	-7.871	逆时针
	长江中游	规划	1.193	离散	-0.007	116.828	-13.060	逆时针
	城市群	现状	1.200	离散	-0.007	129.889	-13.060	逆时针
哈长组团	哈长	规划	1.965	离散	-0.082	72.697	3.143	顺时针
哈长组团	城市群	现状	2.047	离散	-0.082	69.554	3.143	顺时针
成渝组团	成渝	规划	1.440	集聚	0.039	70.079	61.332	顺时针
成渝组团	城市群	现状	1.400	集聚	0.039	8.747	61.332	顺时针
北部湾—大湾区组团	北部湾城市群	规划	1.410	集聚	0.074	111.947	-21.087	逆时针
	北部湾城市群	现状	1.337	集聚	0.074	133.035	-21.087	逆时针
	粤港澳大湾区	规划	1.349	离散	-0.042	59.022	-69.473	逆时针
	粤港澳大湾区	现状	1.390	离散	-0.042	128.496	-69.473	逆时针
关中—兰西组团	关中	规划	1.441	离散	-0.719	106.345	-14.890	逆时针
	城市群	现状	2.161	离散	-0.719	121.236	-14.890	逆时针
	兰西	规划	2.316	离散	-0.573	116.762	-2.843	逆时针
	城市群	现状	2.889	离散	-0.573	113.919	-2.843	逆时针
未形成组团	呼包鄂榆	规划	3.551	集聚	0.159	55.748	-38.697	逆时针
未形成组团	城市群	现状	3.392	集聚	0.159	94.445	-38.697	逆时针

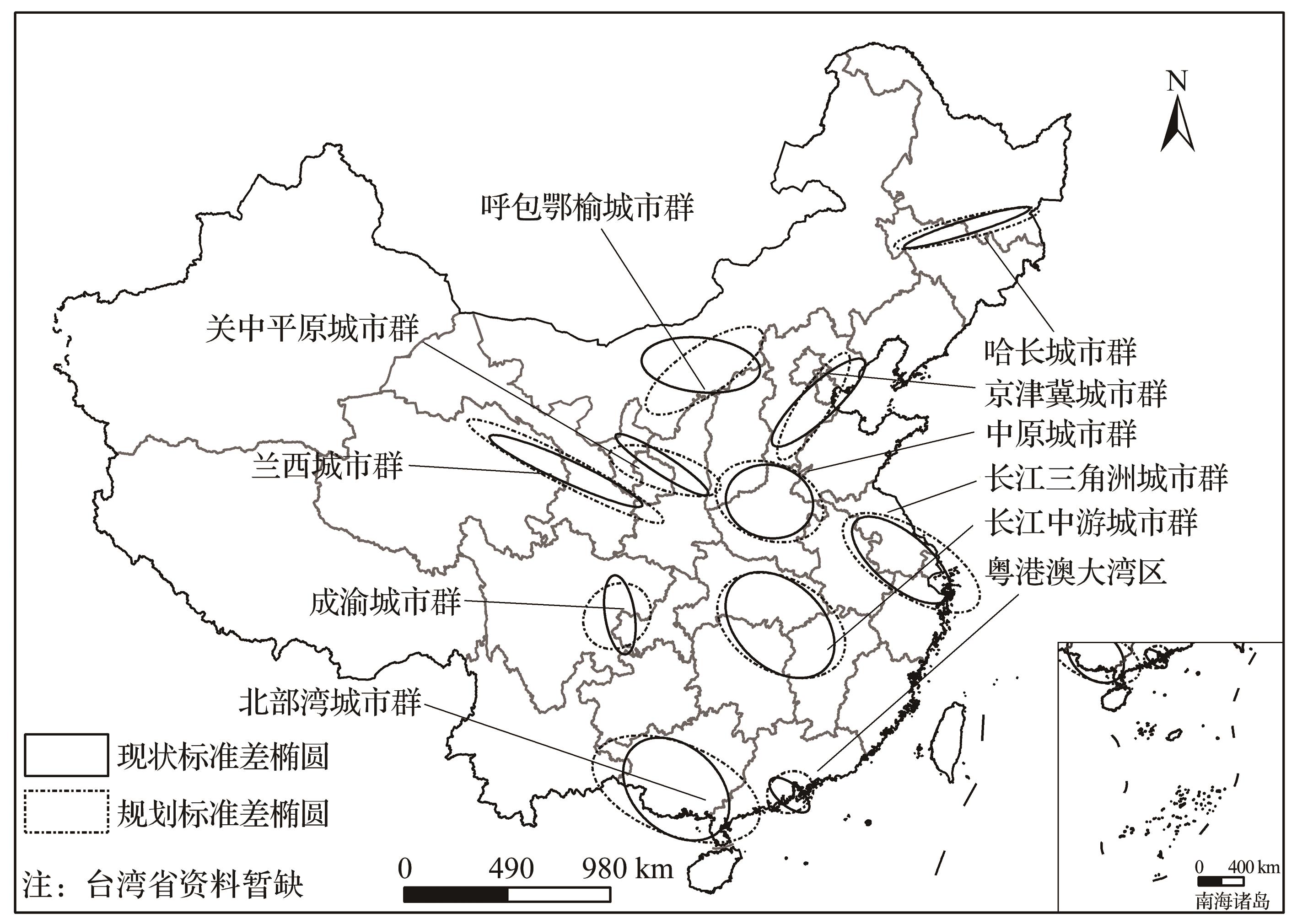

图6 全国城市群标准差椭圆

Fig. 6 Analysis of space standard deviation elliptic Algorithm of China

1	GOTTMAN J. Megalopolis or the urbanization of the northeastern seaboard［J］. Economic Geography， 1957， 33（3）： 189-200.
2	中华人民共和国中央人民政府. 中华人民共和国国民经济和社会发展第十四个五年规划和2035年远景目标纲要［EB/OL］.（2021-03-13）［2022-08-06］..
3	DIAO M. Does growth follow the rail？ The potential impact of high-speed rail on the economic geography of China［J］. Transportation Research Part A： Policy and Practice， 2018， 113： 279-290.
4	ZHOU Kai， LIU Chong. A new method to visualize the time-space compression effect in road network： a case study of Beijing-Tianjing-Hebei region［J］. Economic Geography， 2016， 36（7）： 62-69.
	周恺，刘冲. 可视化交通可达性时空压缩格局的新方法：以京津冀城市群为例［J］. 经济地理， 2016， 36（7）： 62-69.
5	LUO H， ZHAO S. Impacts of high-speed rail on the inequality of intercity accessibility： a case study of Liaoning Province， China［J］. Journal of Transport Geography， 2021， 90. DOI：10.1016/j.jtrangeo.2020.102920 .
6	中华人民共和国中央人民政府. 国家《中长期铁路网规划》内容简介［EB/OL］. （2005-09-06）［2022-08-06］. .
7	CAO Xiaoshu， ZHENG Huiling， LI Tao， et al. Multi-scale analysis of the effect of high-speed railway on accessibility of Guanzhong plain urban agglomeration［J］. Economic Geography， 2018， 38（12）： 60-67.
	曹小曙，郑慧玲，李涛，等. 高铁对关中平原城市群可达性影响的多尺度分析［J］. 经济地理， 2018， 38（12）： 60-67.
8	FENG Xinghua， ZHONG Yexi， LI Jianxin， et al. Spatial distribution of the comprehensive level of county urbanization and its driving factors in urban agglomeration in the middle reaches of Yangtze River［J］. Resources and Environment in the Yangtze Basin， 2015， 24（6）： 899-908.
	冯兴华，钟业喜，李建新，等.长江中游城市群县域城镇化水平空间格局演变及驱动因子分析［J］. 长江流域资源与环境， 2015， 24（6）： 899-908.
9	AN Yujing， LIU Jingyu， LI Ning， et al. Railway network accessibility and urban economic linkages in Central Plains City Group［J］. Resources and Environment in the Yangtze Basin， 2018， 27（9）： 1 947-1 957.
	安俞静，刘静玉，李宁，等.中原城市群铁路网络可达性及经济联系格局［J］. 长江流域资源与环境， 2018， 27（9）： 1 947-1 957.
10	ZONG Huiming， HUANG Yan. The impact of high-speed rail on regional accessibility and regional spatial interactions： a case study of Chengdu-Chongqing urban agglomeration［J］. Human Geography， 2019， 34（3）： 99-107.
	宗会明，黄言.高速铁路对成渝城市群区域可达性和城市相互作用格局的影响［J］.人文地理， 2019， 34（3）： 99-107.
11	WEN Hu， HAN Xu. The impacts of high-speed rails on the accessibility and the spatial pattern of regional economic development in China［J］. Human Geography， 2017， 32（1）： 99-108.
	文嫮，韩旭.高铁对中国城市可达性和区域经济空间格局的影响［J］. 人文地理， 2017， 32（1）： 99-108.
12	WANG Degen. Optimizing of tourist space and effect on accessibility of along metropolitancircles under Wuhan-Guangzhou HSR［J］. Urban Development Studies， 2014， 21（9）： 110-117.
	汪德根.武广高铁对沿线都市圈可达性影响及旅游空间优化［J］. 城市发展研究， 2014， 21（9）： 110-117.
13	JIANG Bo， CHU Nanchen， XIU Chunliang， et al. Spatial differences of accessibility impact in the less developed regions： a case of Harbin-Dalian and Zhengzhou-Xi’an high speed rails［J］. Human Geography， 2017， 32（2）： 88-94.
	姜博，初楠臣，修春亮，等.高速铁路对欠发达地区可达性影响的空间差异——以哈大与郑西高铁为例［J］. 人文地理， 2017， 32（2）： 88-94.
14	SUN Dingxin. Impacts research of high-speed railway towards tourism traffic accessibility and tourism economic linkage［D］. Qinhuangdao： Yanshan University， 2014.
	孙鼎新.高铁对京津冀旅游交通可达性及旅游经济联系影响的研究［D］. 秦皇岛：燕山大学， 2014.
15	ZHONG Yexi， HUANG Jie， WEN Yuzhao. Impact of high-speed railway on spatial pattern of Chinese cities’accessibility［J］. Scientia Geographica Sinica， 2015， 35（4）： 387-395.
	钟业喜，黄洁，文玉钊.高铁对中国城市可达性格局的影响分析［J］. 地理科学， 2015， 35（4）： 387-395.
16	WANG Jiao’e， JIAO Jingjuan. Development process， spatial pattern and effects of high-speed rail network in China［J］. Tropical Geography， 2014， 34（3）： 275-282.
	王姣娥，焦敬娟.中国高速铁路网络的发展过程、格局及空间效应评价［J］. 热带地理， 2014， 34（3）： 275-282.
17	ZHONG Yexi， GUO Weidong. High-speed rail network spatial structure and organization model in China［J］. Scientia Geographica Sinica， 2020， 40（1）： 79-88.
	钟业喜，郭卫东.中国高铁网络结构特征及其组织模式［J］.地理科学， 2020， 40（1）： 79-88.
18	WANG Jiao’e， CHEN Yu， DAI Teqi， et al. Inheritance， development and innovation of transport geography in China［J］. Economic Geography， 2021， 41（10）： 59-69.
	王姣娥，陈娱，戴特奇，等.中国交通地理学的传承发展与创新［J］. 经济地理， 2021， 41（10）： 59-69.
19	JIANG Bo， CHU Nanchen， WANG Yuan， et al. High-speed railway impact on the measure of urban accessibility and its spatial pattern simulation analysis： a case of Harbin-Dalian high-speed rail［J］. Economic Geography， 2014， 34（11）： 58-62.
	姜博，初楠臣，王媛，等. 高速铁路影响下的城市可达性测度及其空间格局模拟分析——以哈大高铁为例［J］. 经济地理， 2014， 34（11）： 58-62.
20	ZHANG Yuting， HAN Yan， WANG Jiugeng. Research of the influence of high-speed railway on urban accessibility and its spatial pattern［J］. Journal of Lanzhou Jiaotong University， 2020， 39（5）： 117-125.
	张玉婷，韩燕，王久梗. 高速铁路对城市可达性及其时空格局影响研究［J］. 兰州交通大学学报， 2020， 39（5）： 117-125.
21	ZHOU Kai， QIAN Fangfang， ZOU Yu. Visualizing time-space compression of urban system in Hunan Province： a time-space mapping model［J］. Progress in Geography， 2014， 33（12）： 1 666-1 675.
	周恺，钱芳芳，邹宇. 湖南省城镇空间时空压缩特征及其可视化表达——基于时空图分析模型［J］.地理科学进展， 2014， 33（12）： 1 666-1 675.
22	ZHOU Yu， YOU Jiansheng， LI Xiao. Research on temporal distance map based on metacartography—a case study on passenger trains between Fuzhou and Shanghai［J］. Journal of Hangzhou Normal University （Natural Science Edition）， 2010， 9（3）： 231-236.
	朱昱，游建胜，李晓.时间距离地图超制图学研究——以福州、上海间铁路客运为例［J］.杭州师范大学学报（自然科学版）， 2010， 9（3）： 231-236.
23	CHEN Huiling， SHI Enming， LIU Wangbao. Social-spatial differentiation characteristics of Guangzhou based on time-space map［J］. Economic Geography， 2020， 40（8）： 9-17.
	陈慧灵，石恩名，刘望保.基于“时空图”的广州市社会空间分异［J］. 经济地理， 2020， 40（8）： 9-17.
24	人民政协网. 中共中央国务院关于建立更加有效的区域协调发展新机制的意见［EB/OL］. （2018-11-29）［2022-08-07］. .
25	YAN Yalei， YU Tao， CHEN Hao. Development stage， spatial expansion and dynamic mechanism of national urban agglomeration［J］. Areal Research and Development， 2021， 40（5）： 51-57.
	严亚磊，于涛，陈浩.国家级城市群发展阶段、空间扩张特征及动力机制［J］.地域研究与开发， 2021， 40（5）： 51-57.
26	QI Xin， WANG Lijun， ZHANG Jiaxing， et al. Spatial association of urban agglomeration and its economic growth effect under the influence of high-speed railway［J］. Scientia Geographica Sinica， 2021， 41（3）： 416-427.
	齐昕，王立军，张家星，等.高铁影响下城市群空间关联形态与经济增长效应研究［J］. 地理科学， 2021， 41（3）： 416-427.
27	HUANG Y， ZONG H M. Has high-speed railway promoted spatial equity at different levels？ A case study of inland mountainous area of China［J］. Cities， 2021， 110. DOI：10.1016/j.cities.2020.103076 .
28	ORTEGA E， LÓPEZ E， MONZÓN A. Territorial cohesion impacts of high-speed rail at different planning levels［J］. Journal of Transport Geography， 2012， 24： 130-141.
29	LIU Jilong， LIU Lu， MA Xiaoyi， et al. Spatial variability of soil salt in different soil layers at different scales［J］. Journal of Basic Science and Engineering， 2018， 26（2）： 305-312.
	刘继龙，刘璐，马孝义，等. 不同尺度不同土层土壤盐分的空间变异性研究［J］. 应用基础与工程科学学报， 2018， 26（2）： 305-312.
30	GAO Ziyi， ZHANG Haifeng， MA Xiaofan. Spatial coordination relationship between living space and public service facilities space in Xining City［J］. Journal of Arid Land Resources and Environment， 2020， 34（2）： 64-72.
	高子轶，张海峰，马晓帆.西宁市居住空间与公共服务设施空间协调性研究［J］. 干旱区资源与环境， 2020， 34（2）： 64-72.
31	TANG Chengli， CHEN Weiyang， WU Jiamin， et al. Spatial distribution and industrial agglomeration characteristics of development zones in the Yangtze River Economic Belt［J］. Scientia Geographica Sinica， 2020， 40（4）： 657-664.
	唐承丽，陈伟杨，吴佳敏，等.长江经济带开发区空间分布与产业集聚特征研究［J］. 地理科学， 2020， 40（4）： 657-664.
32	LU Dadao. Formation and dynamics of the “Pole-Axis” spatial system［J］. Scientia Geographica Sinica， 2002， 22（1）： 1-6.
	陆大道. 关于“点—轴”空间结构系统的形成机理分析［J］. 地理科学， 2002， 22（1）： 1-6.
33	ZHONG Jianhua， LI Minrong. China rail transit industry development report （2017）［M］. Beijing： Social Sciences Academic Press， 2017.
	仲建华，李闽榕.中国轨道交通行业发展报告（2017）［M］. 北京：社会可续文献出版社， 2017.
34	TANG Fanghua， WU Ping， ZHOU Liang. Measurement and evaluation of the integration degree of Changsha-Zhuzhou-Xiangtan urban agglomeration［J］. Economic Geography， 2018， 38（2）： 59-65.
	汤放华，吴平，周亮. 长株潭城市群一体化程度测度与评价［J］. 经济地理， 2018， 38（2）： 59-65.
35	COTO-MILLÁN P， INGLADA V， REY B. Effects of network economies in high-speed rail： the Spanish case［J］. The Annals of Regional Science， 2007， 41（4）： 911-925.
36	LIU S L， WAN Y L， ZHANG A M. Does China’s high-speed rail development lead to regional disparities？ A network perspective［J］. Transportation Research Part A： Policy and Practice， 2020， 138： 299-321.
37	CUI Jing， LI Xuetao， CHU Nanchen. Coordination research of high-speed rail accessibility and economic-social development level in less developed areas［J］. Economic Geography， 2020， 40（3）： 43-51.
	崔晶，李雪涛，初楠臣. 欠发达地区高铁可达性与经济社会的协调性研究［J］. 经济地理， 2020， 40（3）： 43-51.
