基于拓扑多边形的海上船舶航迹关联方法

doi:10.11867/j.issn.1001-8166.2022.030

在组网雷达存在系统误差的情况下，为解决多雷达重叠监测区域海上船舶航迹关联困难的问题，提出了基于拓扑多边形的船舶航迹关联方法。选择2部雷达的各1条航迹进行逐时刻关联，首先分别筛选单时刻下2条航迹的周围目标，通过粗匹配算法使周围目标数一致；然后分别构建拓扑多边形，再构建相似度函数计算拓扑多边形的相似性作为该时刻2个待关联航迹的相似度值；最后计算各时刻相似度的均值并根据阈值判别航迹是否关联。在不同场景的仿真实验中的航迹关联平均正确率为90.87%，在雷达存在漏检等多种场景下性能优于对比算法，为实现雷达系统误差情况下的海上船舶航迹关联提供了有效且实用的途径。

关键词: 系统误差, 拓扑多边形, 拓扑相似性, 航迹关联

To solve the difficulty in correlating marine vessel tracks in the overlapping monitoring area of multiple radars when the radar has a system error, a method of correlation based on topological polygons is proposed in this study. One track from each radar was selected to calculate the correlation at each time point. First, the surrounding targets of the two tracks were filtered and a matching algorithm was used to keep the number of surrounding targets consistent. Second, topological polygons were constructed and a similarity function was constructed to calculate the similarity of the topological polygons as the correlation value of the two tracks to be correlated. Finally, the mean value of the correlation degree at each moment was calculated and compared with a threshold value to determine whether the tracks were correlated. In the simulation experiment, the correct mean rate of the method in this study was 90.87%, and its performance was better than that of the comparison algorithm in a variety of scenarios, such as radar missed detection. This method provides an effective and practical way to realize the track correlation of marine vessels under the condition of radar system error.

Key words: System error, Topological polygon, Topological similarity, Track correlation

中图分类号:

P228.43

图1 航迹关联算法流程

Fig. 1 Experimental procedure of track correlation algorithm

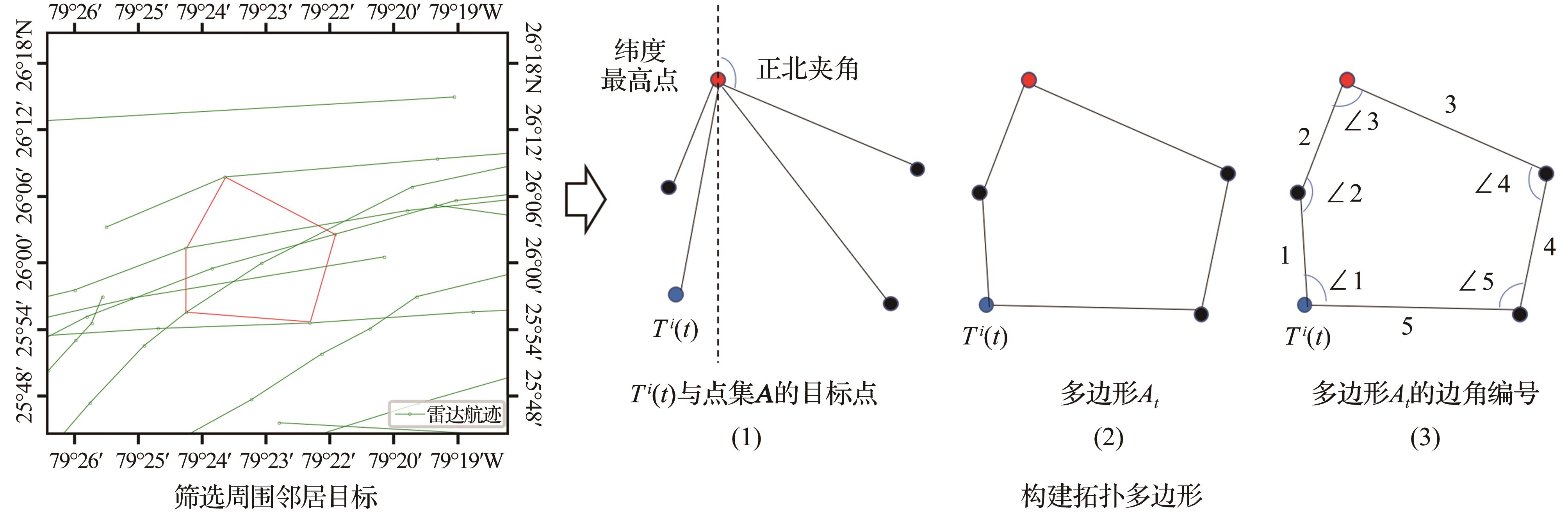

图2 构建拓扑多边形步骤示意图

Fig. 2 Schematic diagram of the steps of building a topology polygon

表1 实验数据说明

Table 1 Description of experimental data

场景	雷达1航迹数目/条	雷达2航迹数目/条	雷达2漏检数目（漏检率）	待关联轨迹数目/条
场景一	75	65	10（13.3%）	130
场景二	155	135	20（13.0%）	270
场景三	60	30	30（50.0%）	60

表1 实验数据说明

Table 1 Description of experimental data

场景	雷达1航迹数目/条	雷达2航迹数目/条	雷达2漏检数目（漏检率）	待关联轨迹数目/条
场景一	75	65	10（13.3%）	130
场景二	155	135	20（13.0%）	270
场景三	60	30	30（50.0%）	60

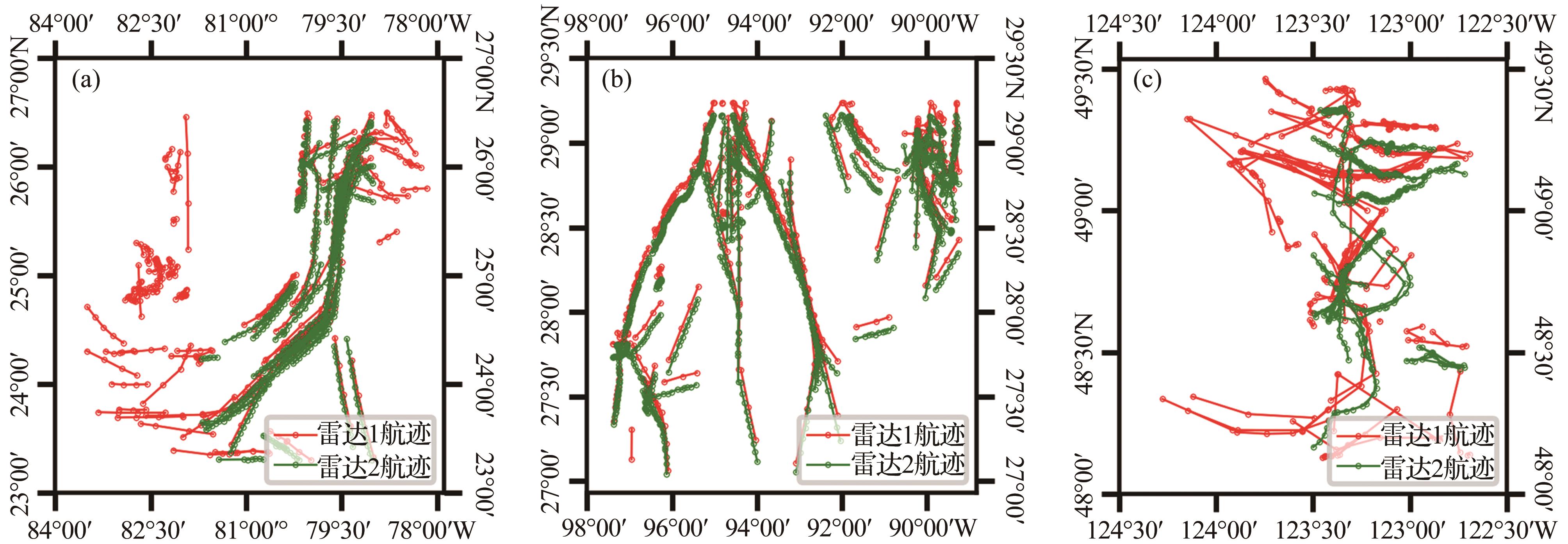

图3 3个仿真场景的航迹示意图
（a）仿真场景一；（b）仿真场景二；（c）仿真场景三

Fig. 3 Track diagram of the three simulation scenes
（a） The first simulation scene；（b）The second simulation scene；（c）The third simulation scene

图4 周围目标数目不一致情况下的匹配方法效果图

Fig. 4 Effect of matching method in case of inconsistent surrounding targets

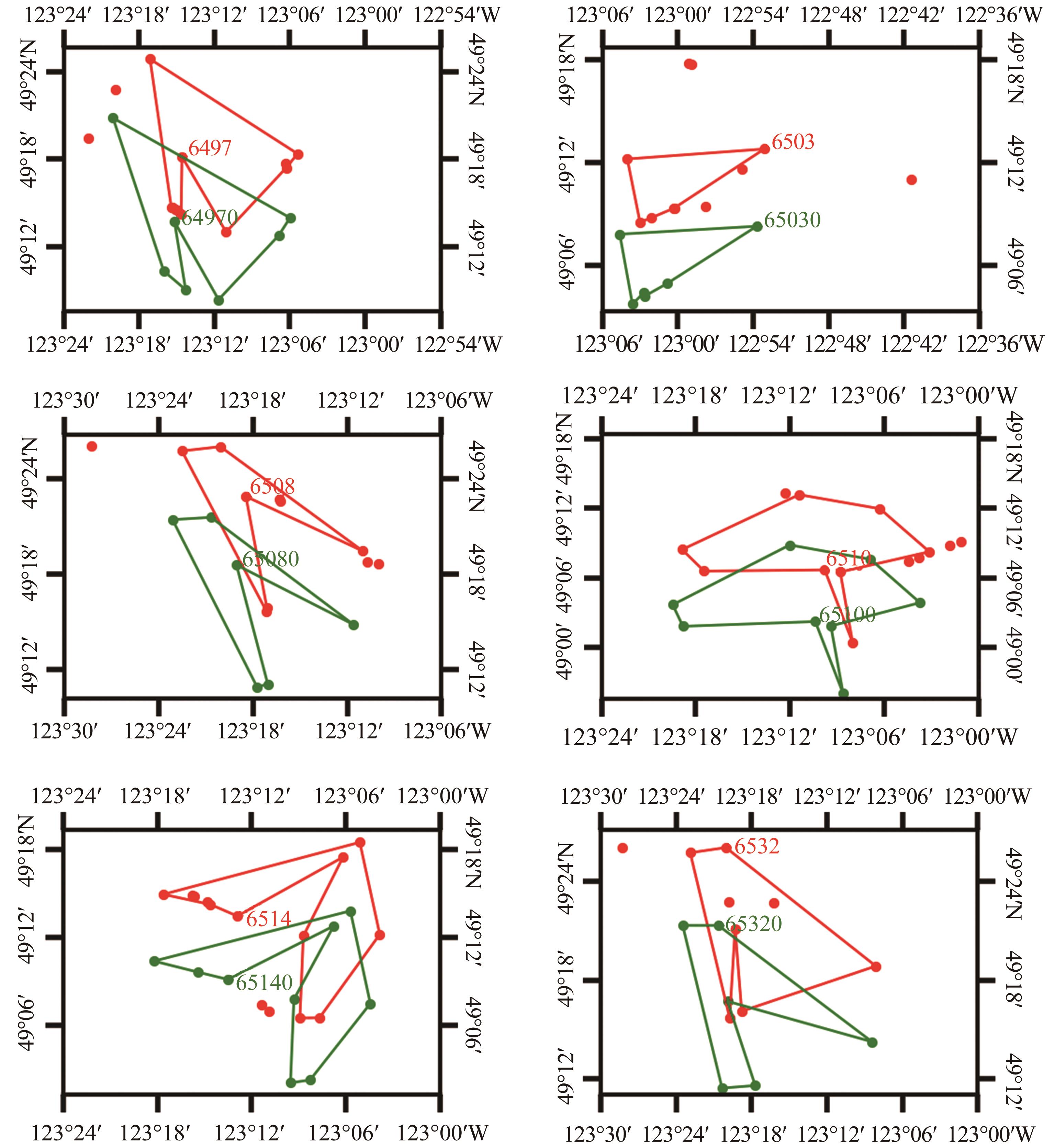

图5 各场景的部分拓扑多边形构建结果示意图
（a）仿真场景一；（b）仿真场景二；（c）仿真场景三

Fig. 5 Diagram of partial topological polygon construction results for each scene
（a） The first simulation scene；（b） The second simulation scene；（c） The third simulation scene

表2 拓扑多边形方法关联效率

Table 2 Correlation efficiency of topological polygon method

阈值	仿真场景	待关联航迹数目/条	正确数目/条	错误数目/条	漏关联数目/条	正确率/%
0.8	场景一	130	118	2	10	90.77
	场景二	270	194	8	68	71.85
	场景三	60	46	6	8	76.67
	总计	460	358	16	86	77.82
0.7	场景一	130	122	4	4	93.85
	场景二	270	238	24	8	88.15
	场景三	60	50	6	4	83.33
	总计	460	410	34	16	89.13
0.6	场景一	130	126	4	0	96.92
	场景二	270	238	24	8	88.15
	场景三	60	54	6	0	90.00
	总计	460	418	34	8	90.87
0.5	场景一	130	126	4	0	96.92
	场景二	270	238	24	8	88.15
	场景三	60	54	6	0	90.00
	总计	460	418	34	8	90.87

表2 拓扑多边形方法关联效率

Table 2 Correlation efficiency of topological polygon method

阈值	仿真场景	待关联航迹数目/条	正确数目/条	错误数目/条	漏关联数目/条	正确率/%
0.8	场景一	130	118	2	10	90.77
	场景二	270	194	8	68	71.85
	场景三	60	46	6	8	76.67
	总计	460	358	16	86	77.82
0.7	场景一	130	122	4	4	93.85
	场景二	270	238	24	8	88.15
	场景三	60	50	6	4	83.33
	总计	460	410	34	16	89.13
0.6	场景一	130	126	4	0	96.92
	场景二	270	238	24	8	88.15
	场景三	60	54	6	0	90.00
	总计	460	418	34	8	90.87
0.5	场景一	130	126	4	0	96.92
	场景二	270	238	24	8	88.15
	场景三	60	54	6	0	90.00
	总计	460	418	34	8	90.87

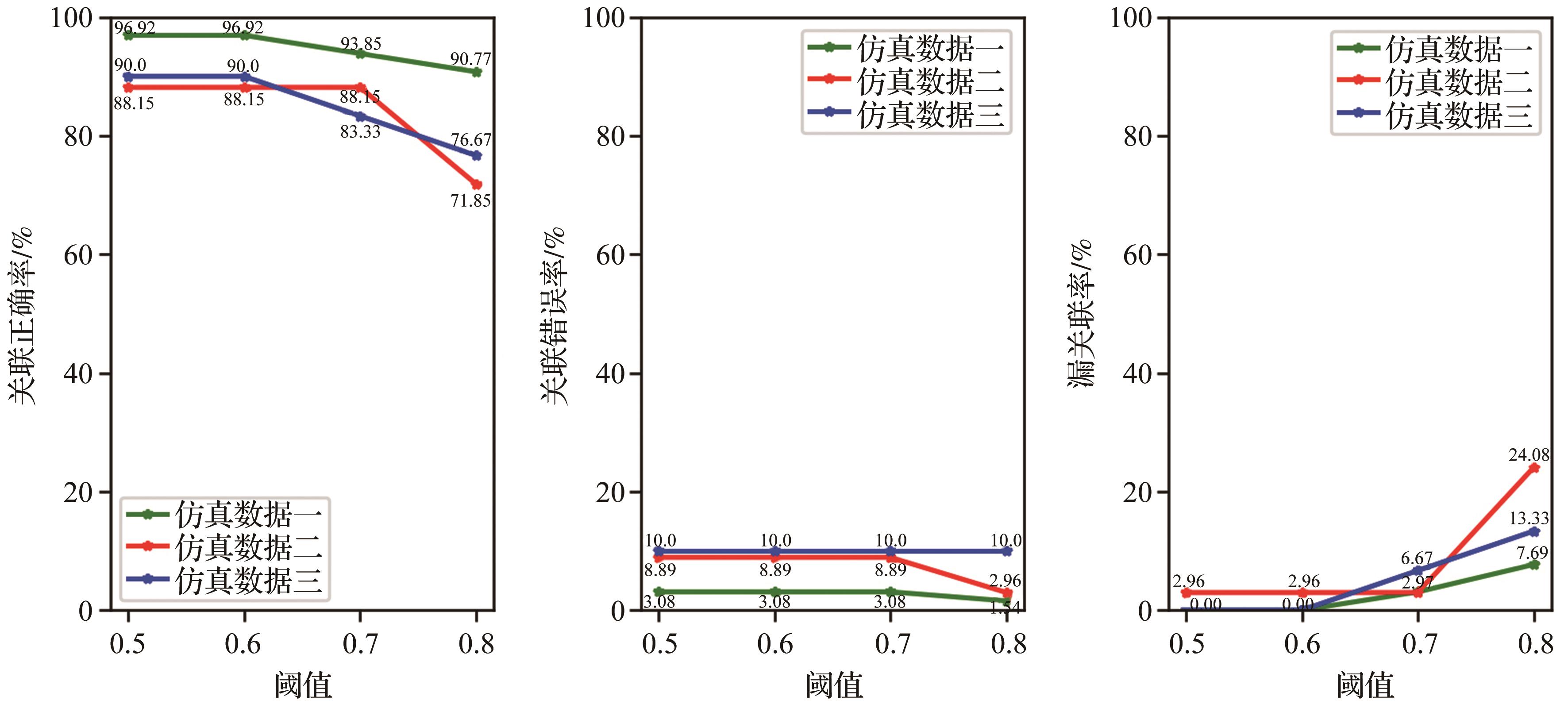

图6 不同阈值下拓扑多边形方法关联效率

Fig. 6 Correlation efficiency of topological polygon method under different thresholds

表3 对比方法的关联效率

Table 3 The correlation efficiency of the methods used for comparison

场景	待关联航迹数/条	参照拓扑法				三角形拓扑法
场景	待关联航迹数/条	正确数目/条	错误数目/条	漏关联数目/条	正确率/%	正确数目/条	错误数目/条	漏关联数目/条	正确率/%
所有场景	460	374	56	30	81.30	390	36	34	84.78
场景一	130	106	16	8	81.54	108	10	12	83.08
场景二	270	238	22	10	88.15	232	20	18	85.93
场景三	60	30	18	12	50.00	50	6	4	83.33

表3 对比方法的关联效率

Table 3 The correlation efficiency of the methods used for comparison

场景	待关联航迹数/条	参照拓扑法				三角形拓扑法
场景	待关联航迹数/条	正确数目/条	错误数目/条	漏关联数目/条	正确率/%	正确数目/条	错误数目/条	漏关联数目/条	正确率/%
所有场景	460	374	56	30	81.30	390	36	34	84.78
场景一	130	106	16	8	81.54	108	10	12	83.08
场景二	270	238	22	10	88.15	232	20	18	85.93
场景三	60	30	18	12	50.00	50	6	4	83.33

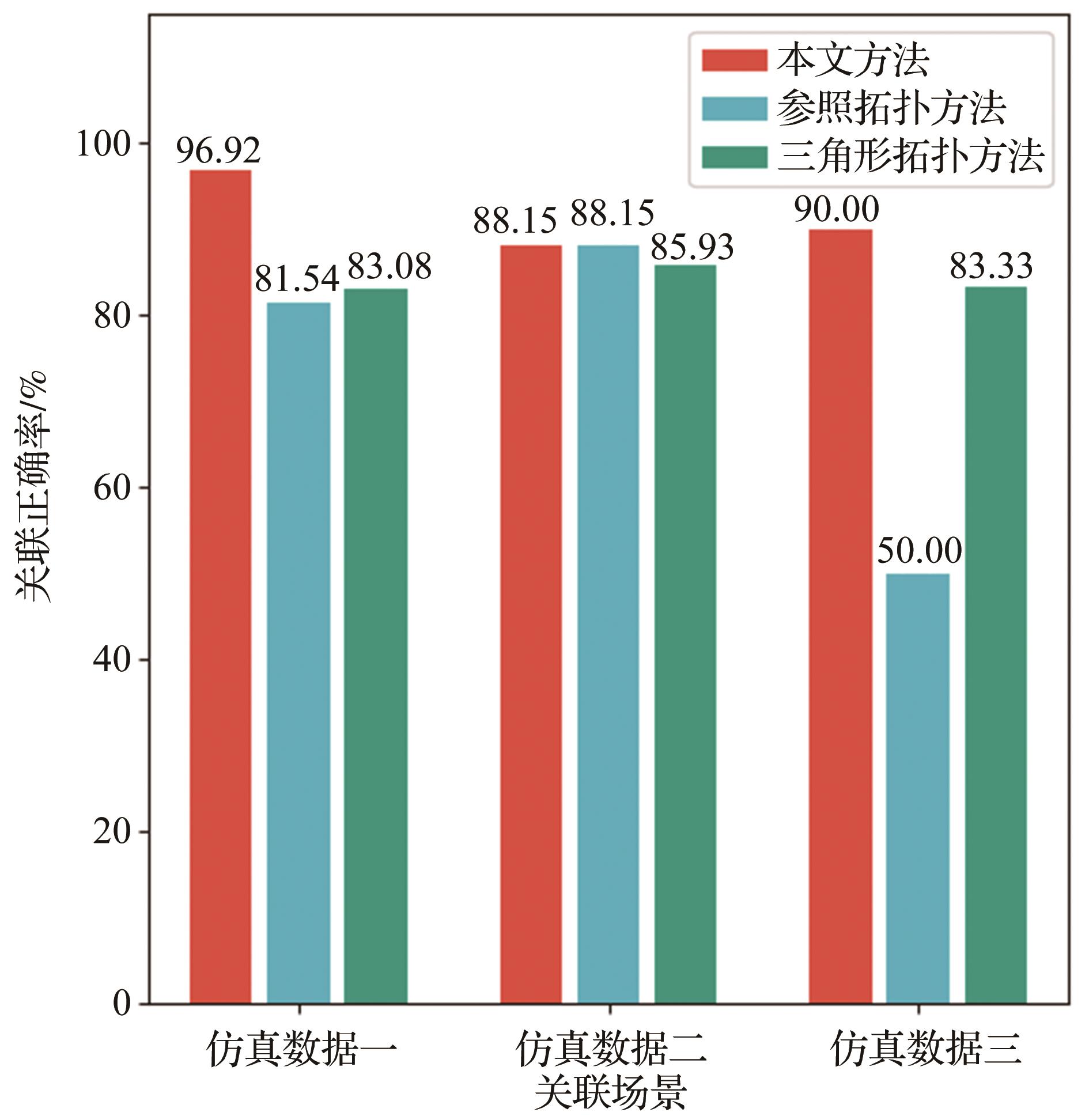

图7 拓扑多边形方法与对比方法的关联正确率

Fig. 7 Correlation accuracy of topological polygon method and the comparison method

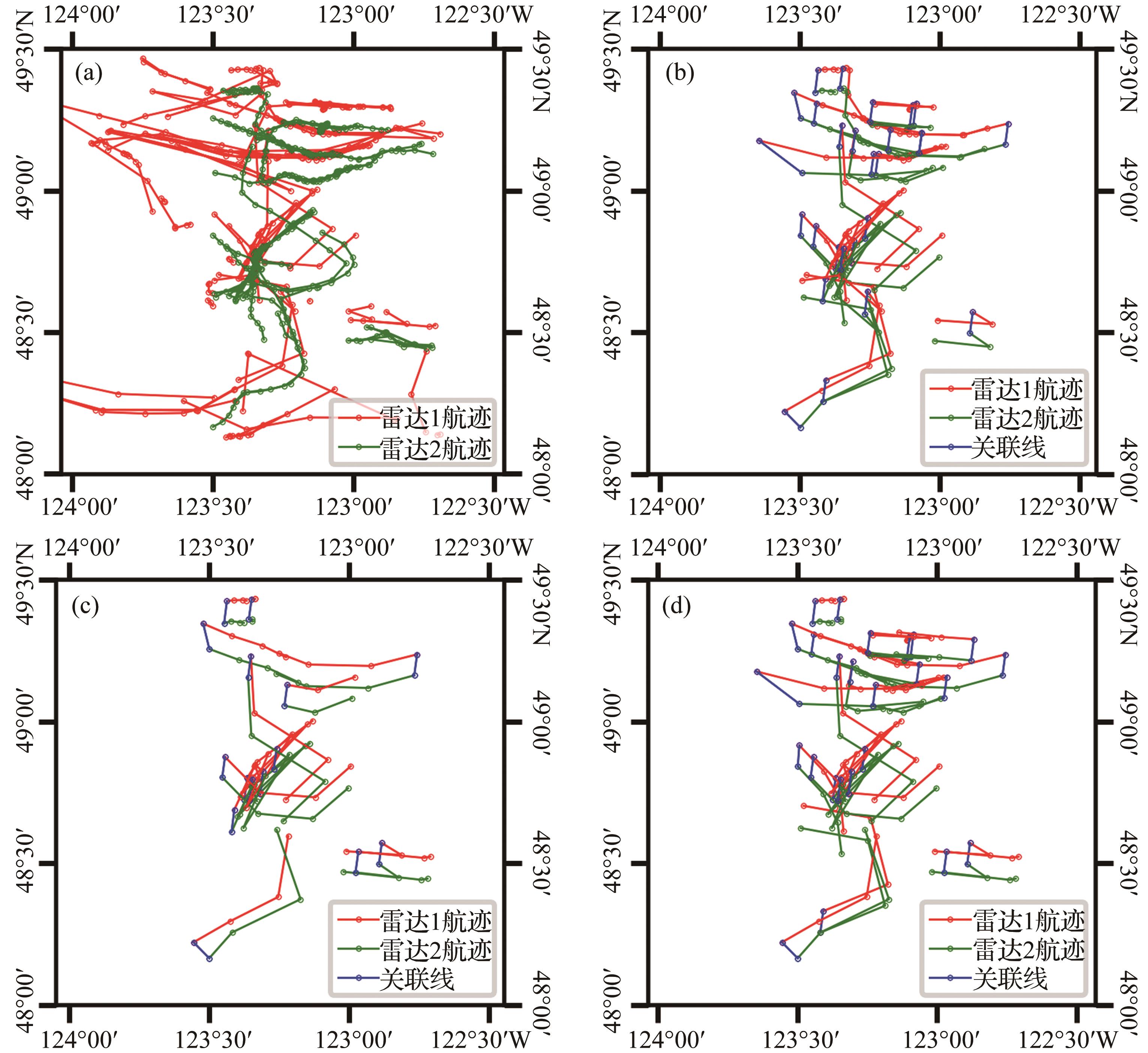

图8 仿真场景三的航迹关联结果
（a）原始数据；（b）本文方法关联结果；（c）目标参照拓扑方法关联结果；（d）三角形拓扑方法关联结果

Fig. 8 Track correlation results of the third simulation scenes
（a） Original data；（b） Correlation result of this paper；（c） Correlation result of target reference topology method；（d） Correlation result of triangle topology method
