广西降水非均匀性多尺度特征与综合评价

doi:10.11867/j.issn.1001-8166.2019.11.1152

广西降水非均匀性多尺度特征与综合评价

谢鑫昌^,¹, 杨云川^,¹^,²^,³, 田忆¹, 廖丽萍¹^,²^,³, 韦钧培¹, 周津羽¹, 陈立华¹^,²^,³

1. 广西大学土木建筑工程学院，广西南宁 530004

2. 广西大学工程防灾与结构安全教育部重点实验室，广西南宁 530004

3. 广西防灾减灾与工程安全重点实验室，广西南宁 530004

Multi-scale Characteristics and Comprehensive Evaluation of Precipitation Heterogeneity in Guangxi

Xie Xinchang^,¹, Yang Yunchuan^,¹^,²^,³, Tian Yi¹, Liao Liping¹^,²^,³, Wei Junpei¹, Zhou Jinyu¹, Chen Lihua¹^,²^,³

1. College of Civil Engineering and Architecture, Guangxi University, Nanning 530004, China

2. Key Laboratory of Disaster Prevention and Structural Safety of Ministry of Education, Guangxi University, Nanning 530004, China

3. Key Laboratory of Disaster Prevention and Engineering Safety, Guangxi, Nanning 530004, China

通讯作者: 杨云川(1982-)，男，宁夏中宁人，副教授，主要从事农业与城市生态水文学研究. E-mail：yyc_sciences@163.com

收稿日期: 2019-09-05 修回日期: 2019-10-25 网络出版日期: 2019-12-30

基金资助:

国家自然科学基金项目“基于AquaCrop模型的甘蔗干旱机制模拟及旱灾风险评估方法研究”. 51609041
广西自然科学基金项目“广西甘蔗的骤发性干旱响应机理与三维度量及前兆信号诊断研究”. 2019GXNSFAA185015

Corresponding authors: Yang Yunchuan (1982-), male, Zhongning County, Ningxia Province, Associate professor. Research areas include ecohydrology of agriculture & urban. E-mail:yyc_sciences@163.com

Received: 2019-09-05 Revised: 2019-10-25 Online: 2019-12-30

作者简介 About authors

谢鑫昌(1995-)，男，广西灵山人，硕士研究生，主要从事农业水资源问题研究.E-mail:xiexinchanggxdx@163.com

XieXinchang(1995-),male,LingshanCounty,GuangxiProvince,Masterstudent.Researchareasincludeagriculturalwaterresources.E-mail:xiexinchanggxdx@163.com

摘要

针对广西降水时空分配不均、旱涝灾害频发的现象，开展降水非均匀性多尺度特征和综合评价，可为区域应对旱涝灾害及水资源智慧管理提供科学支撑。基于1961—2017年广西87个格点的逐日降水资料，采用降水集中度（PCD）、降水集中期（PCP）指数构建日、候、旬、月、季多时间尺度的降水非均匀性等级评价体系，借助R/S分析和地理空间分析方法讨论了广西时空演变和气候分区特征。研究表明：日、候、旬尺度的PCD和PCP时空变化特征相对一致，较月、季尺度更能表达广西降水的非均匀性特征；广西降水的PCD历时变化在东北地区主要呈现递增趋势，而在西南地区主要呈递减趋势，其未来一段时期的变化趋势与历时演变相同；广西降水的PCD空间分布存在显著的空间自相关性和分层异质性，主要表现在PCD的均值、变异系数和发生频率上；广西降水的综合非均匀性总体呈现东北部地区高度分散、南部地区高度集中、西北和中部地区则为轻度集中或分散的分布格局。月以内的时间尺度是表达广西降水非均匀性的最佳尺度，若要考虑侯、旬尺度更加稳定和日尺度更加精细的优势，则采用候尺度进行逐日滑动计算分析将是最佳方式。

关键词： 降水集中度 ; 降水集中期 ; 降水非均匀性 ; 多尺度特征 ; 等级评价体系

Abstract

Aiming at the uneven spatial and temporal distribution of precipitation and frequent occurrence of drought and waterlogging disasters in Guangxi, the multi-scale characteristics and comprehensive evaluation of precipitation heterogeneity can provide scientific support for regional response to drought and waterlogging disasters and intelligent management of water resources. Based on the daily precipitation data of 87 grid points from 1961 to 2017 in Guangxi, the Precipitation Concentration Degree (PCD) and Precipitation Concentration Period (PCP) index were used to build day, pentad, ten days, month, season precipitation heterogeneity of multiple time scale level evaluation system. By using R/S analysis and geographical spatial analysis methods, the space-time evolution characteristics and climate division in Guangxi were discussed. The study showed that the spatial and temporal variation characteristics of PCD and PCP at the diurnal, synoptic and monthly scales were relatively consistent, and the heterogeneity of precipitation in Guangxi could be better expressed than that at the monthly and seasonal scales. The diachronic change of PCD in precipitation in Guangxi shows an increasing trend in northeast China and a decreasing trend in southwest China, and the trend of its future period is the same as the diachronic evolution. The spatial distribution of PCD in Guangxi has significant spatial autocorrelation and stratification heterogeneity, which are mainly reflected in the mean value, coefficient of variation and frequency of PCD. The comprehensive heterogeneity of precipitation in Guangxi is highly dispersed in the northeast, highly concentrated in the south, and slightly concentrated or dispersed in the northwest and central regions. The time-scale within a month is the best scale to express the non-uniformity of precipitation in Guangxi. If the advantages of more stable climatic and ten-day scales and more fine daily scales are taken into account, the use of climatic scale for daily sliding calculation and analysis will be the best way.

Keywords： Precipitation concentration degree ; Precipitation concentration period ; Precipitation heterogeneity ; Multi-scale characteristics ; Level evaluation system.

PDF (7189KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

谢鑫昌, 杨云川, 田忆, 廖丽萍, 韦钧培, 周津羽, 陈立华. 广西降水非均匀性多尺度特征与综合评价. 地球科学进展[J], 2019, 34(11): 1152-1164 DOI:10.11867/j.issn.1001-8166.2019.11.1152

Xie Xinchang, Yang Yunchuan, Tian Yi, Liao Liping, Wei Junpei, Zhou Jinyu, Chen Lihua. Multi-scale Characteristics and Comprehensive Evaluation of Precipitation Heterogeneity in Guangxi. Advances in Earth Science[J], 2019, 34(11): 1152-1164 DOI:10.11867/j.issn.1001-8166.2019.11.1152

1 引言

伴随着全球气温升高，区域性极端气候事件频发^[1,2]，降水作为全球水和能量循环的关键要素之一^[3,4,5]，呈现出更为显著的多尺度时空非均匀性，其剧烈的时空变化和变率不断地增加着区域性洪旱灾害的风险^[6,7]，由此必然会造成农业减产、城市雨涝、山体滑坡、人民生命安全与财产损失等多方面的严重后果^[8,9]。因此，准确掌握区域降水的多尺度时空非均匀性特征^[10]，对进一步明晰水文变异、水资源演变、调控及应对旱涝、地质灾害预警与防治、水资源智慧管理以及理解气候变化效应等均具有重要意义^[11]。针对我国降水呈“南涝北旱^[12]”空间非均匀性总体格局以及年内的季节乃至月、旬、候、日等多尺度分异特征，对区域降水分布的时段、频次和强度等要素开展精细化分析至关重要^[13,14]，该问题可采用降水集中度（Precipitation Concentration Degree，PCD）和降水集中期（Precipitation Concentration Period，PCP）指数来定量描述。

PCD和PCP指数最早是由Zhang等^[15]为分析和研究长江流域降水时空分配特征、集中程度与旱涝相关关系而提出的。近年来，国内外许多学者采用这两个指标来探讨各区域降水非均匀性的时空变化特征。国内代表性的有：曹永强等^[16]、庞欣欣^[12]、刘占明等^[17]和张波等^[7]基于PCD和PCP指数，通过水文变异和空间插值的方法分别分析探讨河北省、淮河流域、北江流域和贵州山区等典型国内气候研究区的降水非均匀性时空变化特征，结果表明我国大部分地区PCD越高、PCP越晚，PCD越低、PCP则提前。国外学者如Silva等^[6]、Abolverdi等^[8]、Yesilırmak等^[11]和Chatterjee等^[18]基于月PCD和PCP，分别对巴西里约、伊朗法尔斯、土耳其西部和印度孟加拉邦等区域的降水分配格局进行了分析，发现当地降水分配受地形、气候和人类活动等因素共同制约。然而，上述研究主要针对单一时间尺度降水进行了PCD分析，仅通过PCD数值大小来反映区域降水非均匀性空间变化，对PCD的空间变化等级和降水非均匀性分区方面的论述相对缺乏。为此，Simões等^[19]利用PCD建立降水结构特征分区，对巴伊亚州进行了降雨均质与非均质气候区划分，并评估年降水量与月降水量的同质性；刘永林等^[14,20]在PCD和PCP基础上，结合干旱指数，探讨降水非均匀性与我国气象旱涝灾害的对应关系，发现气象旱涝与PCD显著相关，并通过建立全国降水非均匀性等级评价体系，划分了7个PCD气候等级评价区域。综上所述，应对区域日益增强的降水时空变异而引发的旱涝灾害，结合各区域特征构建降水非均匀性评价等级体系，获得PCD等级和气候分区极为必要；此外，还有必要讨论年内的季节乃至月、旬、候、日等多个尺度的PCD和PCP特征，以便确定针对研究目标的最佳表达尺度。

广西属于亚热带季风湿润区，大部分区域年降水量可达1 500~2 000 mm，是我国降水资源最丰富的地区之一^[21]；但区域降水时空分配很不均匀，洪旱灾害频繁发生^[22]，特别是全球气候变暖导致的降水非均匀性日益加剧，常年洪旱灾害并存且多次急转，社会经济损失巨大^[21]。因此，本文通过对季、月、旬、候、日等多个时间尺度的PCD进行尺度效应分析，进而选择适宜尺度的PCD构建广西降水非均匀性评价体系，并讨论区域降水非均匀性的时空变化格局和相应的气候分区。

2 数据与方法

2.1　数据

本文采用的降水数据来源于中国气象数据共享网（http://data.cma.cn）的《中国地面降水日值0.5°×0.5°格点数据集（V2.0）》；赵煜飞等^[23]在全国范围对该数据集进行了精度评估，表明其具有良好的精度和应用价值。在此，通过Python编程从该数据集中批量提取广西地区1961—2017年87个0.5°×0.5°格点的逐日降水资料（图1），并对个别缺测日进行多年平均值插补，由于闰年2月29日降雨量在同年占比很小（0~0.32%），对广西历年降雨非均匀性影响不显著，考虑计算的方便，分析中剔除了闰年2月29日的降水数据。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 广西降雨格点空间分布示意图

Fig. 1 Spatial distribution of rainfall grid points in Guangxi

2.2　研究方法

2.2.1　集中度与集中期方法

采用张录军等^[15,24]提出的PCD和PCP指数进行计算，通过向量矩阵分析方法来定义研究区域单点降水量时空非均匀性分配的特征参数。其中，PCD指数反映的是研究区域内单点相应时段内的降水量集中程度，PCP指数则用来反映研究区域内单点年内降水量最大值所出现的具体时间；PCD在不同时间尺度分配采用魏鹳举^[25]提出的计算公式[公式（5）]。具体计算过程如下：

P C D_{i} = \frac{\sqrt[]{{R_{x i}}^{2} + {R_{y i}}^{2}}}{R_{i}}

，（1）

P C P_{i} = t a n^{- 1} (\frac{R_{x i}}{R_{y i}})

，（2）

R_{x i} = \overset{n}{∑_{j = 1}} r_{i j} × s i n θ_{j}

，（3）

R_{y i} = \overset{n}{∑_{j = 1}} r_{i j} × c o s θ_{j}

，（4）

θ_{j} = [j - (\frac{n}{2} + 0.5)] × \frac{π}{(\frac{n}{2} - 0.5)}

，（5）

式中：i为研究时段年份（i=1961，1962，1963，…，2017）；j为年内的时间尺度[日（365天）、候（73候）、旬（36旬）、月（12月）、季（4季）]；n为第i年内总的时间尺度个数；PCD_i和PCP_i则为第i年所对应的研究区域内单点的降水集中程度和降水集中期（日、候、旬、月、季）；r_ij为第i年内相应时间尺度对应的降水量； $θ$ _j则为第i年内相应时间尺度所对应的矢量角。其中，PCD_i的取值范围为0~1，若其值接近于1，表明研究区域内单点降水量集中在年内某一个相应的时间尺度；PCD_i值越接近于0，则表明研究区域内单点降水量在年内分配均匀。PCP_i表示合成的时间方位角，可以很好地反映研究区域内单点第i年内最大降水量出现时间。

2.2.2　降水非均匀性评价等级、指标与方案确定

文中采用刘永林等^[14]提出的降水非均匀性评价方案对广西PCD进行等级划分。具体地，把1961—2017年按30年一个阶段，共分为28个气候阶段（1961—1990年，1962—1991年，…，1988—2017年），其评价等级及指标的确定流程如下：

（1）在进行评价等级阈值确定之前，必须对PCD进行分布检验，因为在气象统计学中，气象要素变量需要服从正态分布，对于每个气候阶段的PCD值均要符合该假设要求。所以，每个气候阶段计算过程中，可以通过PCD值的偏度系数、峰度系数进行PCD要素的正态分布判断，其判断标准需要符合下述判别式：

|g_{1}| > 1.96 \sqrt[]{\frac{6 (n - 2)}{(n + 1) (n + 3)}}

，（6）

|g_{2}| > 1.96 \sqrt[]{\frac{24 n (n - 2) (n - 3)}{{(n + 1)}^{2} (n + 3) (n + 5)}}

，（7）

式中：g₁和g₂分别为对应各气候阶段的偏度系数、峰度系数，n为各个气候阶段总气象要素个数（n=87×30=2 610）。如果满足上述2个判别式，则表明相应气候阶段PCD值均不服从正态分布，而是遵从偏态分布。

（2）由步骤（1）得到相应气候阶段若不遵从正态分布，需要对其进行正态化处理。其中正态化处理的方法有平方转换、立方转换、平方根转换、立方根转换和反正弦转换等多种转换方式，对各气候阶段的PCD进行正态化处理，记原始序列为X_i，并对处理后的序列定为Y_i，重新对转换后的新序列进行正态分布检验，对比各种方法的正态分布检验结果，选取最优。若最优结果仍不满足正态分布要求，需要对转换后的PCD要素值，进行标准化处理，按照Z指数标准正态化转换：

Z_{i} = \frac{6}{C_{s}} (\frac{C_{s}}{2} ϕ_{i} {+ 1)}^{\frac{1}{3}} - \frac{6}{C_{s}} + \frac{C_{s}}{6}

，（8）

C_{s} = \frac{\overset{n}{∑_{i = 1}} (x_{i} {- \bar{x})}^{2}}{n σ^{3}}, ϕ_{i} = \frac{x_{i} - \bar{x}}{σ}

，（9）

式中：Z_i为经过标准正态转换的气象要素序列，C_s为偏度系数， $ϕ_{i}$ 为气象要素序列标准变量，x_i为第i个气象要素值， $σ = \sqrt[]{\frac{1}{n} \overset{n}{∑_{i = 1}} (x_{i} {- \bar{x})}^{2}}$ 为气候要素均方差， $\bar{x} = \frac{1}{n} \overset{n}{∑_{i = 1}} x_{i}$ 为气候要素均值。标准正态化的PCD序列值即为Z_i。

（3）根据步骤（2）对PCD原始序列标准正态化后，PCD气象要素值基本遵从正态分布，满足假设要求。由于降水非均匀性分布与旱涝的发生存在一定相关关系，根据刘永林等^[14]提出的评价等级方案，可以参考旱涝指数Z的评价等级划分广西区域PCD降水集中度等级。将PCD等级共划分为高度集中、中度集中、轻度集中、正常、轻度分散、中度分散和高度分散7个。将各个气候阶段标准正态化后的Z_i值分别从小到大依次排列（共n=2 610个气象要素值），并参考Z指数评价等级累积频率，得到其相应的Z指数，并通过公式（10）转换为原序列PCD值：

X_{i} = s i n (Z_{i} σ + \bar{y})

，（10）

式中： $σ = \sqrt[]{\frac{1}{n} \overset{n}{∑_{i = 1}} (y_{i} {- \bar{y})}^{2}}$ ， $\bar{y} = \frac{1}{n} \overset{n}{∑_{i = 1}} y_{i}$ ，y_i为经过第一次正态转换后的PCD值。在每个气候阶段计算过程中，往往很难存在与相应频率对应的单一气象值，则可以取该频率微小变动范围内PCD均值作为每个气候阶段相应频率下的PCD值。最后通过取28个气候阶段相应频率PCD的平均值作为相应累积频率的阈值，即为各个等级所对应的阈值。

通过上述降水非均匀性等级区划阈值的确定方案，分别从日、候、旬、月、季5个时间尺度进行相应的降水非均匀性等级划分，其划分结果如表1所列。可观察到日、候、旬3个时间尺度的对应评价等级划分阈值变化相对不大，阈值范围为0.245~0.623；但月、季尺度间的阈值差异较大，月尺度阈值范围为0.209~0.573，季尺度范围为0.153~0.490。初步表明日、候、旬尺度属同一聚类，且其阈值变化幅度大于月、季尺度，采用日、候、旬尺度进行广西降水非均匀性评价具有明显的效果，月、季尺度虽然阈值差异较大，但采用其进行广西区域降水非均匀性评价效果差异不显著。

表1 各时间尺度非均匀性评价等级表

Table 1 Precipitation heterogeneity evaluation grades of each time scale

等级	类型	实际频率/%	PCD（日）	PCD（候）	PCD（旬）	PCD（月）	PCD（季）
1	高度集中	5	PCD $>$ 0.623	PCD $>$ 0.617	PCD $>$ 0.612	PCD $>$ 0.573	PCD $>$ 0.490
2	中度集中	10	0.575 $<$ PCD≤0.623	0.568 $<$ PCD≤0.617	0.561 $<$ PCD≤0.612	0.524 $<$ PCD≤0.573	0.438 $<$ PCD≤0.490
3	轻度集中	15	0.526 $<$ PCD≤0.575	0.519 $<$ PCD≤0.568	0.511 $<$ PCD≤0.561	0.472 $<$ PCD≤0.524	0.390 $<$ PCD≤0.438
4	正常	40	0.407≤PCD≤0.526	0.399≤PCD≤0.519	0.390≤PCD≤0.511	0.346≤PCD≤0.472	0.280≤PCD≤0.390
5	轻度分散	15	0.342≤PCD $<$ 0.407	0.334≤PCD $<$ 0.399	0.325≤PCD $<$ 0.390	0.279≤PCD $<$ 0.346	0.223≤PCD $<$ 0.280
6	中度分散	10	0.274≤PCD $<$ 0.342	0.265≤PCD $<$ 0.334	0.254≤PCD $<$ 0.325	0.209≤PCD $<$ 0.279	0.153≤PCD $<$ 0.223
7	高度分散	5	PCD $<$ 0.274	PCD $<$ 0.265	PCD $<$ 0.254	PCD $<$ 0.209	PCD $<$ 0.153

新窗口打开| 下载CSV

3 尺度效应讨论

3.1　PCD尺度效应讨论

对各尺度的年均PCD、标准差（Standard Deviation，STD）、变异系数（Coefficient of Variation， CV）统计整理，由表2可知： $①$ 日、候、旬尺度的年均PCD,STD和CV相应的最大值、最小值和均值差异不明显，结果相近，其波动范围均在0.008~0.0158，而月、季尺度变化范围为0.0034~0.1151，说明月、季尺度的差异相对显著； $②$ 日、候、旬尺度各统计参数对应的最大值、最小值和极差值（Range）在0.0002~0.0048范围内变化，而月、季尺度极差值明显较前者大，均在0.0134~0.1257范围内； $③$ 由年均PCD的极差值波动变化可知，日、候、旬、月尺度的PCD值均在0.22以上，而季尺度仅为0.0926，表明季尺度的尺度效应变化不明显。综上可得，日、候、旬尺度评价效果具有同一聚类属性，而月、季尺度间差异较大，且与前者间差异明显，相似性差，这表明时间尺度越精细越能反映区域降水非均匀性变化^[14]；日、候、旬PCD波动范围相对月、季尺度显著，适用于城市或行政区划等小区域尺度，甚至大区域尺度，如曹永强等^[26]、苗云玲等^[27]和叶正伟等^[28]在降水时空分配研究中均有显著效果，而月、季尺度适用范围局限在全国或跨区域等空间尺度，具有较好效果^[29,30,31]。因此，采用日、候、旬尺度PCD对广西降水非均匀性综合评价具有显著效果。

表2 各时间尺度PCD均值、STD、CV统计表

Table 2 statistical tables of PCD mean value, STD and CV of each time scale

时间尺度		最大值	最小值	均值	极差值
日	STD	0.1192	0.0721	0.0965	0.0471
	年均PCD	0.5557	0.3288	0.4589	0.2269
	CV	0.2871	0.1302	0.2145	0.1569
候	STD	0.1199	0.0730	0.0973	0.0469
	年均PCD	0.5488	0.3221	0.4519	0.2267
	CV	0.2918	0.1338	0.2200	0.1580
旬	STD	0.1200	0.0732	0.0978	0.0468
	年均PCD	0.5434	0.3130	0.4442	0.2304
	CV	0.2978	0.1350	0.2253	0.1628
月	STD	0.1215	0.0805	0.1013	0.0410
	年均PCD	0.5000	0.2781	0.4024	0.2219
	CV	0.3329	0.1611	0.2576	0.1718
季	STD	0.1389	0.0845	0.1047	0.0544
	年均PCD	0.3849	0.2923	0.3267	0.0926
	CV	0.3810	0.2435	0.3209	0.1375

新窗口打开| 下载CSV

3.2　PCP尺度效应讨论

由PCP空间分布（图2a~e）可知，日尺度中广西东北部降水主要集中在6月11~22日，包括桂林、贺州、柳州及梧州等地区，西部及南部降水集中在8月11~26日，以百色、崇左、防城港、钦州和北海为主，中部地区降水则主要集中在7月7~30日，主要城市有南宁、来宾、贵港和玉林；候尺度中广西东北部降水主要集中在33~36候，中部地区集中在37~46候，西部地区则集中在47~49候，空间分布与日尺度相似；旬尺度中广西东北部主要集中在6月中下旬，主要在桂林和贺州市，中部大部分地区集中在7月中下旬，如柳州、来宾和贵港等城市，南宁和河池部分地区则主要集中在8月中旬，广西西部的防城港、钦州和百色降水集中在8月下旬；月PCP中东北部只有桂林部分地区降水集中在6月，桂林、贺州等大部分地区集中在7月，其余地区降水均在8月份；而季尺度中全区降水集中在夏季。综上，广西最大降水时间总体由东北向西部推迟^[32]，日、候、旬尺度存在明显的相似属性，对集中期的空间异质性表达良好；而月、季差异大，集中期总体呈现空间均一化，对降雨时空非均匀性的表达相对较弱。

图2

新窗口打开| 下载原图ZIP| 生成PPT

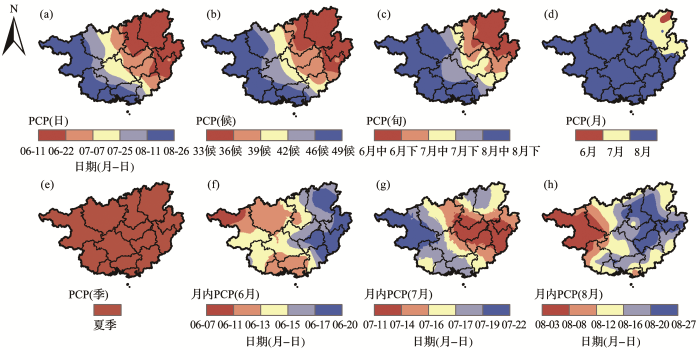

图2 不同PCP时间尺度效应变化图

Fig.2 Time scale effect changes of different PCP

根据各尺度的PCP空间分析可知，广西近57年来最大降水主要集中于6~8月，57年来最大降水集中月份的月内PCP分布情况如图2f~h所示，图2f中6月最大降水的PCP空间分布总体呈“广西西部向东部推迟”的变化趋势，广西西部主要集中于6月7~15日，如百色、河池、崇左和钦州等大部分城市，东部如桂林、贺州及梧州等城市，主要集中在6月15~20日；而7月最大降水的PCP空间分布（图2g）趋势与6月分布相反，呈“西部向东部提前”的空间特征；8月内的PCP空间分布（图2h）则与6月分布特征相似，但柳州、来宾等地区也出现了不同程度的时间推迟。

从PCP尺度效应分析可知，日、候、旬尺度具有很好的相似性^[33]，在广西降水非均匀性研究中具有显著效果，对区域旱涝灾害事件的应对和防治具有更好的科学支撑价值；而月、季尺度则适合在多年及全国的时空尺度上^[33]，对旱涝灾害长期演变规律的评价具有较好的用途。

4 广西降水非均匀性综合评价

广西降水非均匀性综合评价分析主要从时间和空间上探讨广西区域降水非均匀性变化特征，利用PCD降水非均匀性等级评价体系对广西进行相应等级的气候区划分。由多尺度效应分析可知，日、候、旬尺度具有较好的一致性，能较精细地反映广西降水非均匀性，所以选用日、侯尺度为代表；而月、季尺度对广西的研究描述较粗，选用月尺度为代表，分别从日、侯、月尺度分析广西区降水非均匀性的时空分布特征，建立广西降水非均匀性综合评价分区，进一步探讨各尺度对广西降水非均匀性综合评价研究的适用性。

4.1　降水非均匀性时间变化

通过线性倾向率^[34]分析和表征PCD时间序列历史趋势变化，采用R/S分析中的赫尔斯特指数^[35]揭示地区气候要素序列是否具有持续性或反持续性，即分析和表征PCD时间序列未来趋势特征。

由图3a~c可知，日尺度中河池西北部、崇左、防城港西北部、钦州东北部、河池西南部、南宁、来宾西南部、贵港南部及玉林中部等主要地区的PCD时间序列呈现出整体递减趋势，由广西西部向东部递减，广西其他地区则呈现出递增的历史趋势，由南方向东北方向逐渐递增^[32,36]；候尺度历史趋势与日尺度相近，但差异不大；月尺度中河池北部出现PCD序列整体递增的趋势。

图3

新窗口打开| 下载原图ZIP| 生成PPT

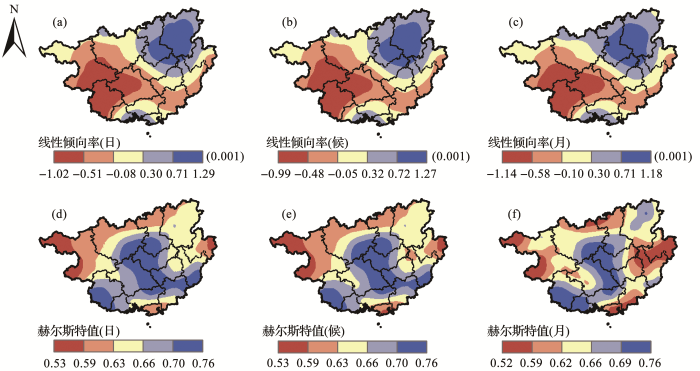

图3 日、月、候尺度PCD时间趋势空间分布图

Fig. 3 Temporal and spatial distribution of daily, monthly and pentad scale PCD

从图3d~f可知，日、候、月PCD的赫尔斯特指数主要集中在0.52~0.76，三者具有相似的空间分布格局，表明PCD序列未来变化趋势与过去的变化趋势相一致。广西河池西北部、崇左、防城港西北部、钦州东北部、河池西南部、南宁、来宾西南部、贵港南部、玉林中部及梧州东南部等地区属于历史递减区，这些地区未来保持与过去同样的递减趋势；而广西其余地区属于历史递增区，表明该区未来呈现与过去相同的递增趋势。

4.2　降水非均匀空间特征

空间分异性是指层内方差小于层间方差的地理现象，如气候分区、经济区差异、地理分区等，而“层”为统计学概念对应于地理统计中的类与子区域，在地理探测器分析中以q统计量衡量其空间分异显著性^[37]。空间自相关主要通过全局及局部两个指标衡量，全局主要反映整个研究区的自相关模式；局部则主要通过计算每一个空间单元与邻近单元就某一属性的相关程度^[38,39,40]。依据广西降水非均匀性评价体系，建立日、候、月PCD平均等级空间分区（图4），并对日、候、月尺度PCD进行计算分析，整理得到各时间尺度相应的PCD空间分异性和自相关性数值统计表（表3和表4）。

图4

新窗口打开| 下载原图ZIP| 生成PPT

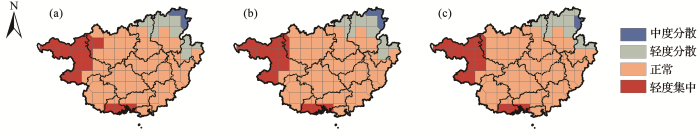

图4 日、候、月尺度PCD平均等级空间分异图

（a）日尺度PCD平均等级空间分异图；（b）候尺度PCD平均等级空间分异图；（c）月尺度PCD平均等级空间分异图

Fig. 4 Spatial differentiation of average grades of daily, pentad and monthly PCD

(a) Spatial differentiation map of average grade of daily scale PCD;(b) Spatial differentiation map of average grade of pentad scale PCD;(c) Spatial differentiation map of average grade of monthly scale PCD

表3 日、候、月尺度q统计量数值表

Table 3 q statistical values of daily, pentad and monthly scales

时间尺度	q统计量	显著性
日	0.703150	显著
候	0.709575	显著
月	0.680029	显著

新窗口打开| 下载CSV

表4 日、候、月尺度Moran’s I数值表

Table 4 Moran's I values of daily, pentad and monthly scales

时间尺度	Moran's I	z得分	显著性
日	0.715481	8.349583	显著
候	0.761723	8.881113	显著
月	0.757252	8.823312	显著

新窗口打开| 下载CSV

表3中，日、候、月PCD对应的q统计量均在0.65以上，且通过p显著性检验，具有较强的空间分异性，说明PCD气候区等级划分揭示了广西降雨具有显著的空间分层异质性，其与广西气候变化复杂的区域性与局地性特征密切相关^[41]。由表4可知，日、候、月尺度Moran's I指数、z得分均为正值，且通过p检验，说明广西区域PCD具有显著的空间自相关性，形成这样的空间模式，与广西地处低纬度地区，南邻海洋，属亚热带季风区，降水分配不均，洪旱灾害频繁密不可分^[22]。根据全局Moran's I指数统计结果，可知广西PCD分布具有很强的空间聚集现象，但不能反映空间聚集分布情况。因此，通过Lisa图（图5），能够较好地反映具有统计学显著性的高聚集区、低聚集区及空间异常值^[42]，其中日尺度下高—高聚集区主要分布在百色中部、河池西部及防城港南部，低—低聚集区则分布在桂林东北部；候尺度与日尺度相似，但低—低聚集区影响到柳州东北部；月尺度中高—高聚集区影响钦州西南部，低—低聚集区与候尺度相似；日、候、月尺度中不存在空间异常值（即高—低或低—高区），说明广西大部分地区的PCD空间自相关性为不相关区域，但部分地区则主要为高值聚集（空间正相关显著）。

图5

新窗口打开| 下载原图ZIP| 生成PPT

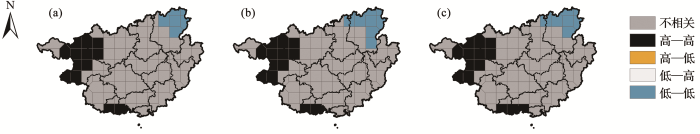

图5 日、候、月尺度PCD局部Lisa聚类图

（a）日尺度；（b）候尺度；（c）月尺度

Fig.5 Partial Lisa clustering diagram of daily, pentad and monthly PCD scales

(a) Daily scale;(b) Pentad scale;(c) Monthly scale

综上可得，广西区域降水集中度具有较强的空间分异性与空间自相关性，说明广西降水非均匀性在空间上存在显著的气候分区差异，因此通过GIS插值的方式进一步分析广西降水非均匀性等级空间变化，并通过空间叠置绘制降水非均匀性综合评价气候分区图，可直观反映广西降水分配格局。

4.2.1　降水非均匀性评价等级空间变化

由图6a可知，日尺度下广西降水非均匀性空间等级变化特征主要呈现出“广西东北部分散，中部正常，西北部及西南部集中”的空间格局，与局部Lisa图高聚集特征具有很好的一致性。广西东北部地区则主要以中度分散和轻度分散等级为主，主要呈现为西南向东北递减的趋势，轻度分散区则主要集中在桂林东北部，中度分散区则分布在桂林中部、贺州北部及柳州东北部；中部大部分地区则主要以正常区为主，分布在柳州西南部、桂林西南部、贺州南部、梧州、来宾、贵港、玉林、河池东部、南宁、百色东南部、崇左、钦州北部、防城港北部及北海东北部等多个城市区域；西北部及西南部以轻度集中为主，主要分布在河池南部、白色西北部、防城港南部、钦州南部及北海西南部等区域，由此可见，这些地区的降水较为集中，应加强对这些地区洪涝灾害的监测与预防。

图6

新窗口打开| 下载原图ZIP| 生成PPT

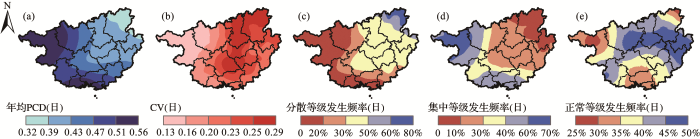

图6 PCD空间非均匀性变化（日尺度）

Fig.6 Spatial heterogeneity variation of PCD (daily scale)

由图6b变异系数空间分布可知，广西降水非均匀性的稳定性主要呈现为“广西区域整体稳定，东部、北部较西部、南部波动”的空间分布特征。波动较大的区域如桂林北部、柳州、来宾中部、南宁东部及贵港西部等地区，需要注意降水的时空调节，以便于有效地应对旱涝急转灾害的发生。

4.2.3　降水非均匀性等级发生频率空间变化

主要针对广西日尺度PCD的集中、分散、正常等级的发生频率进行分析研究，根据刘永林等^[14]提出的空间分析方案，将0~20%的发生频率定义为极少发生，20%~40%定义为较少发生，40%~60%定义为经常发生，60%~80%定义为频繁发生，80%~100%定义为极频繁发生。

（1）分散等级发生频率空间分布主要呈现“东北高、中部及西部低”的空间特征格局（图6c），其中只有桂林东北部发生频率在60%~80%，属于降水非均匀性分散等级频繁发生区域；柳州北部、桂林中部、贺州北部及南宁、来宾、贵港交界处属分散等级经常发生区，柳州南部、来宾、南宁、贵港、玉林、河池东部和崇左东北部属于分散等级较少发生区；广西其余地区则是极少发生区。

（2）集中等级发生频率空间分布格局主要呈现为“东北低，西南及西北高”（图6d），桂林、柳州、来宾北部、贺州及梧州北部为集中等级极少发生区；而河池中部、来宾西部、南宁、贵港、玉林北部、南宁、崇左中部及钦州北部属于集中等级较少发生区；只有百色中部及河池西北部为集中等级频繁发生区，其余区域为集中等级经常发生区。

（3）正常等级空间分布特征主要表现为“东北、西北及南部低，中部高”（图6e），桂林东北部、河池西部、防城港、钦州、北海、崇左东部、南宁南部、贵港西南部及玉林西南部属于正常等级较少发生区，广西其余大部分地区则主要为正常等级经常发生区。

4.3　综合评价

通过考虑不同时间尺度广西降水非均匀性等级的PCD多年平均等级（图6a）、发生频率（图6c~e）、变异系数（图6b）等空间分布变化特征，采用GIS空间叠置的方法，得到不同时间尺度下广西降水非均匀性综合评价图（图7）对广西区域降水进行评价与分类。

图7

新窗口打开| 下载原图ZIP| 生成PPT

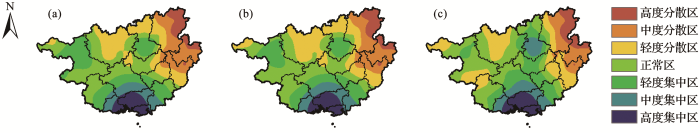

图7 1961—2017年广西区域综合评价图

（a）日尺度；（b）候尺度；（c）月尺度

Fig 7 Guangxi regional comprehensive evaluation map 1961-2017

(a) Daily scale;(b) Pentad scale;(c) Monthly scale

日尺度综合评价图（图7a）中广西降水高度集中区分布在防城港、钦州及北海，中度集中区则集中在南宁南部及部分钦州、防城港地区，轻度集中区分布在崇左东部、南宁中部、玉林、百色中部和柳州南部等地区；广西高度分散区以桂林及贺州东北部为主，中度分散区则集中在桂林中部、贺州南部及梧州北部，轻度分散区主要分布在河池中部、柳州北部、贵港北部及来宾东、西部等地区；广西其余地区则主要以正常区为主。侯、月尺度与日尺度相似（图7b和c），但月尺度中降水轻度集中区出现向东移动、中度集中区向北部移动的现象。

对广西降水非均匀性进行综合评价后，需要检验综合评价的分区准确性，因此，绘制不同尺度不同气候分区的等级变化特征图（图8）分析广西降水非均匀性综合评价准确性。

图8

新窗口打开| 下载原图ZIP| 生成PPT

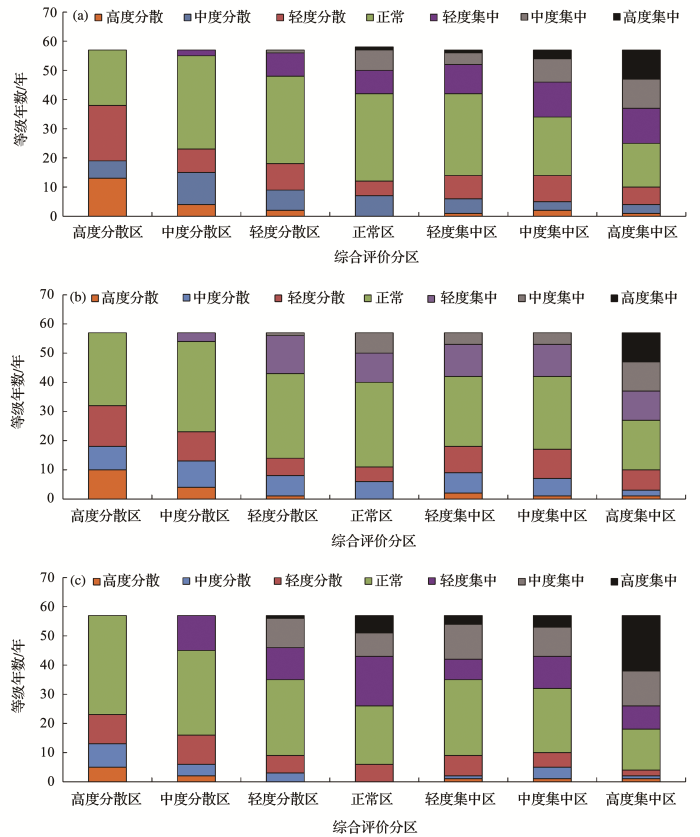

图8 1961—2017年不同时间尺度区域等级变化图

（a）日尺度；（b）候尺度；（c）月尺度

Fig. 8 Grading changes of different time scales from 1961 to 2017

(a) Daily scale；(b) Pentad scale;(c) Monthly scale

（1）正常区：日尺度正常年共有30年，轻度分散年5年，中度分散年7年，轻度集中年8年，中度集中年7年，高度集中年1年；候尺度正常年份29年；月尺度正常年份20年。日、候、月尺度中正常年份占大多数。

（2）轻度分散区：日尺度正常年30年，轻度分散年9年，中度分散年7年，高度分散年2年，轻度集中年8年，中度集中年1年；候尺度轻度分散年6年，中度分散年7年，高度分散年1年；月尺度轻度分散年6年，中度分散年3年。日、候分散年多于正常区，而月尺度轻度分散年与正常区相同。

（3）中度分散区：日尺度正常年共有32年，轻度分散年8年，中度分散年11年，高度分散年4年，轻度集中年2年；候尺度轻度分散年10年，中度分散年9年，高度分散年4年；月尺度轻度分散年10年，中度分散年4年，高度分散年2年。日、候、月尺度的中度、高度分散年均高于轻度分散区。

（4）高度分散区：日尺度正常年共有19年，轻度分散年19年，中度分散年6年，高度分散年13年；候尺度轻度分散年14年，中度分散年8年，高度分散年10年；月尺度轻度分散年10年，中度分散年8年，高度分散年5年。日、候、月尺度的中度、高度分散年多于中度分散区。

（5）轻度集中区：日尺度正常年28年，轻度分散年为8年，中度分散年5年，高度分散年1年，轻度集中年10年，中度集中年4年，高度集中年1年；候尺度轻度集中年11年，中度集中年4年；月尺度轻度集中年7年，中度集中年12年，高度集中年3年。日、候尺度轻度集中年多于正常区，而月尺度轻度集中年少于正常区。

（6）中度集中区：日尺度正常年20年，轻度分散年为9年，中度分散3年，高度分散年2年，轻度集中年12年，中度集中年8年，高度集中年3年，中度集中年比轻度集中区明显增多；候尺度轻度集中年11年，中度集中年4年，中度集中年与轻度集中区相同；月尺度轻度集中年11年，中度集中年10年，高度集中年4年，中度集中年少于轻度集中区。

（7）高度集中区：日尺度正常年15年，轻度分散年6年，中度分散年3年，高度分散年1年，轻度集中年12年，中度、高度集中年为10年；候尺度中轻度、中度、高度集中年均为10年；月尺度中轻度集中年8年，中度集中年12年，高度集中年19年。日、候、月尺度高度集中年多于中度集中区。

不同时间尺度不同气候类型分区的降水非均匀性存在很大的时空差异，但由于广西研究区域PCD变化差异小于全国研究区域，其正常年份占多数，但日候尺度能较准确地反映广西区降水非均匀性的分区和评价，即尺度越小，时间方位角分配越细，则能很好地体现降水非均匀性时空变化，而月尺度则在部分分区出现偏差，综上，日候尺度对广西降水非均匀性综合评价具有较好的效果。

5 结论

本文主要通过建立广西区域内的降水非均匀性分区等级评价体系，对1961—2017年广西降水非均匀性时空变化进行综合评价，得到以下结论：

（1）广西在日、侯、旬尺度上的PCD和PCP的时空变化特征基本一致，数值波动范围较大，能较好地表达广西降水非均匀性特征，而在月、季尺度上的PCD和PCP时空变化较月内几个尺度更加均质化，对广西降雨的非均匀性特征表达相对较差。

（2）广西东北地区的PCD历时变化在日、旬、月尺度上主要呈现递增趋势，而广西西南地区的PCD历时变化则主要呈递减趋势；广西区PCD序列的Hurst指数范围为0.52~0.76，表明未来PCD变化总体保持与历时演变相同的趋势，其中，在广西中部地区的同趋势性最强。

（3）广西降水集中度PCD空间分布在日、候、月尺度上均呈现显著的空间自相关性和分层异质性特征；其中，日尺度PCD的均值呈西北和南部地区高、东北地区低的分布格局，变异系数呈东北和中部地区高、西北地区低的分布格局，发生频率呈东北地区的分散等级高而集中等级低、西北和南部的分散等级低而集中等级高的分布格局。

（4）广西降水非均匀性综合评价可划分为7个等级分区，全区在日、候、月尺度上均呈现东北部地区高度分散、南部地区高度集中、西北和中部地区则为轻度集中或分散的总体分布格局，但日、候尺度的表达更为一致和稳定。
