岩石圈三维结构模型综合与可视化——以青藏高原东缘为例
1.
1.
Data Assimilation and Three-dimensional Visualization of Lithospheric Structures of the Eastern Margin of the Tibetan Plateau
1.
1.
通讯作者: *Corresponding author:Liu Jie(1967-),female,Yichun City,Jiangxi Province,Professor. Research areas include computational geodynamics,microscopic tomography technology and application research.E-mail:liujie86@mail.sysu.edu.cn
第一联系人:
收稿日期: 2017-04-4 修回日期: 2017-07-20 网络出版日期: 2017-09-20
基金资助: |
|
Corresponding authors: *通信作者:刘洁(1967-),女,江西宜春人, 教授,主要从事计算地球动力学、微观层析成像技术与应用研究.E-mail:liujie86@mail.sysu.edu.cn
First author contact:
Received: 2017-04-4 Revised: 2017-07-20 Online: 2017-09-20
Fund supported: |
|
随着现代地球物理探测技术高速发展,三维结构数据的获取成为趋势;数据的多样化及其显示需求使地球科学数据三维可视化面临诸多挑战。以川西地区为例,给出一套岩石圈尺度三维结构模型的综合可视化方案。数据包括深度100km内地震波速度、中上地壳断层几何形态和地表高程数据。①对该地区高密度流动地震台阵所获取的速度结构数据进行规则网格插值,将其转化为RAW格式文件;②对主要活动断裂地表延伸形态进行数值化并根据倾角向下延伸,将其转化为VTK格式;③同时考虑地表地形起伏且同样处理为VTK格式。利用开源软件Paraview实现浅部地质资料与深部速度结构数据融合;进而通过Paraview的体绘制功能对综合模型进行突出S波低速体、突出特定界面等可视化处理,使三维模型内部结构特征得以直观显现。提出的综合可视化方案弥补了以二维平面与剖面为主的地球物理数据显示方式在承载现今所能采集到的三维数据时存在的明显不足,为更好地展示和挖掘地球物理数据特征提供新的途径。
关键词:
Various three-dimensional (3D) geophysical and geological data are increasingly available with the advanced technology in the recent years. New challenges emerge frequently in visualizing 3D data due to data variety and the specific display requirement. In this study, we presented a solution of the data assimilation and visualization of lithospheric structures in the eastern margin of the Tibetan Plateau. Three typical datasets were assimilated in the model: ①seismic velocity to the depth of 100 km, ②fault geometry in the upper-and mid-crust and ③topographical data on the surface. The S and P wave velocities in the study area obtained from a high-density portable seismic array were interpolated into regular blocks of the size of 1 km×1 km×2 km and written in RAW format. The major active faults were digitalized and their 3D geometry was generalized by using striking and trending angles, and then organized into unstructured VTK format. The surface topographical DEM data were also converted into unstructured VTK format. In order to integrate and visualize the data, an open source multi-platform software package Paraview was used. It offered various visualization schemes; in particular, volume rendering technique provided stunning static/dynamic images of the structures and highlighted the anomalies in the 3D space. This solution can be applied to other types of 3D geophysical and geological data.
Keywords:
本文引用格式
张小双, 刘洁.
Zhang Xiaoshuang, Liu Jie.
1 引言
本文尝试将三维数据可视化技术应用于地质和地球物理综合数据,以青藏高原东缘(100°~105°E,26°~32°N)地区为例实现该方案。用于展示的地球物理数据包括P波、S波速度以及密度;浅部地质资料侧重断层数据(断层几何形态的三维表征)及地表高程数据。具体实施方案为利用Paraview软件综合上述数据,并主要采用体绘制技术显示特定参数的异常特征。
2 数据
建立青藏高原东缘(川西地区)岩石圈三维结构主要用到以下3种数据。
(3) 高程数据。来源于“地球系统科学数据共享平台”分辨率为1 km的网格数据,选取其中位于研究区范围内(100°~105°E,26°~32°N)的高程数据。
3 处理方法
3.1 软件平台
研究包含2个主体内容:①三维结构模型的综合;②三维模型可视化。选用开源软件Paraview作为本项研究的软件平台。
Paraview(
常规的三维地质建模软件有GOCAD®,Geomodeller®,MaoInfo Discover®和国产的MapGIS®等。此类软件普遍具有三维建模、可视化、地质解译和分析的功能,以实现对表面或实体的建模与观察,在地质工程、地球物理勘探、矿业开发、遥感后期处理等方向上均有广泛应用。然而,此类软件均不具有体绘制功能,对体模型的直观观察稍有欠缺。
目前可采用的包含体绘制功能的软件较多,典型的有Paraview,ImageJ,VisIt,Drishti,Mayavi,Unidata提供的可视化工具(IDV等)以及商业软件Avizo®和Amira®。总体而言,非商业软件中,Paraview和VisIt的功能、用户数量和发展速度都名列前茅;而Unidata作为较新的平台,目前发展十分迅速。基于易用性、数据集成功能和开源特征,本文使用Paraview实现数据综合与三维可视化。方法与思路同样可用于其他类似软件平台。
3.2 数据格式
三维模型一般由点、线、面或体的实体及其组合构成,有多种表达格式。研究中用到VTK(Visualization Toolkit)和RAW 2种文件格式。
VTK是以点要素为基本单位的数据存储格式,通过导入点的位置、点的排列方式及每个点的参数信息建立模型。VTK数据模型可以有效地表示直线、曲线网格、体数据、表面网格和三维非结构网格等不同形状和大小的网格。地表高程数据和断层形态建模采用了三维非结构网格(UNSTRUCTED GRID)格式。三维非结构网格的数据存储分为4个部分[15]:①点数据;②单元数据(单元数据可以是线、面、体等实体,每个单元数据由特定排列方式的点数据构成);③单元数据的类型(即点的排列方式,包括线性单元类型及非线性单元类型);④对应点或单元的标量、矢量或张量参数(如密度、速度、应变等)。VTK格式对数据的描述较为灵活,但数据存储所需空间相对较大。
RAW格式是一种局限于沿坐标方向尺度确定的规则空间内(如二维空间的矩形或三维空间的长方体)的数据储存格式,空间内部被划分为均匀小格。三维RAW数据只需给出长方体内均匀小立方体(称为体像素)上的变量值(如P波速度、S波速度、密度等)。体像素是相对于二维图像数据中像素概念的扩展,一般理解为小立方体,实际应用中也可以为小长方体。不同于被广泛接受的BMP和JPG等基于像素概念的二维(图像)数据,RAW格式可以不包含文件头且没有任何压缩,并完全按照x轴、y轴、z轴正方向的顺序从原点开始,依次存储每个体像素中相应的参数数据。RAW格式完全没有存储冗余信息,占用存储空间小、读取速度快。岩石圈速度和密度结构数据选择RAW格式存储。
3.3 数据处理
地表模型中,高程原始数据为DEM(Digital Elevation Model)格式。首先提取原始数据中1 km分辨率的点要素,点要素的x,y,z坐标分别对应经纬度及其高程值。 以北西—南东对角线将1 km边长的正方形划分为2个三角形,再使用VTK格式中三维非结构网格的类型6(三角形网格)形式将高程数据点连接为面,以面要素描述地形数据。
岩石圈地震波速度和密度的原始数据为反演得到的各个台站下方的数据,深度方向分辨率为2 km。由于各台站观测数据以地表作为0 km,垂直向下延伸至100 km处;而不同台站之间高程差异可达3 km,因此不同观测点的相同深度值并不在同一水平面上。故首先对数据进行深度校正。校正方案为:
式中:D为校正后深度值,D0为校正前深度值,H为该台站地形数据中的高程值。校正后将每个台站下方数据重新以海平面为基准进行2 km为取样间隔的线性插值。在此基础上,对每一深度的数据逐层进行以1 km×1 km为取样间隔的双线性插值,获得模型内每个1 km×1 km×2 km单位块体的数值。矩形模型中未被流动台站覆盖的范围内的数据赋予空值。对P波速度、S波速度和密度均进行上述处理,并以RAW格式保存。
数据处理过程独立于后期可视化过程,一般需要根据初始数据状态确定具体处理方案。
3.4 体绘制技术
模型的观察重点应用了体绘制技术(Volume rendering)。体绘制是一套将三维数据在二维屏幕上投影显示的技术。对于三维空间中一个由均匀网格组成的规则数据场,对象的属性信息(如密度,速度等)由体像素上相应的值描述。体绘制以体像素为基本操作单位计算每个体像素对投影图像的影响。技术需求包括:①对空间模型定义一个假想的光源及视角;②定义每个像素的颜色及透明度,通常用RGBA(Red,Green,Blue,Alpha)来定义每一个体像素的显示方式,这个定义也称为传递函数(Transfer Function)。传递函数可以是一个简单的斜坡函数,分段线性函数或是任意表格。体绘制技术通过传递函数确定每个体像素的色彩及透明度并投影到二维屏幕上,产生逼真的立体视觉效果。
体绘制技术已经广泛应用于医学CT或MRI (Magnetic Resonance Imaging)扫描图像数据处理(
本文首次将这种技术应用于深部地球物理数据的可视化。
4 模型展示

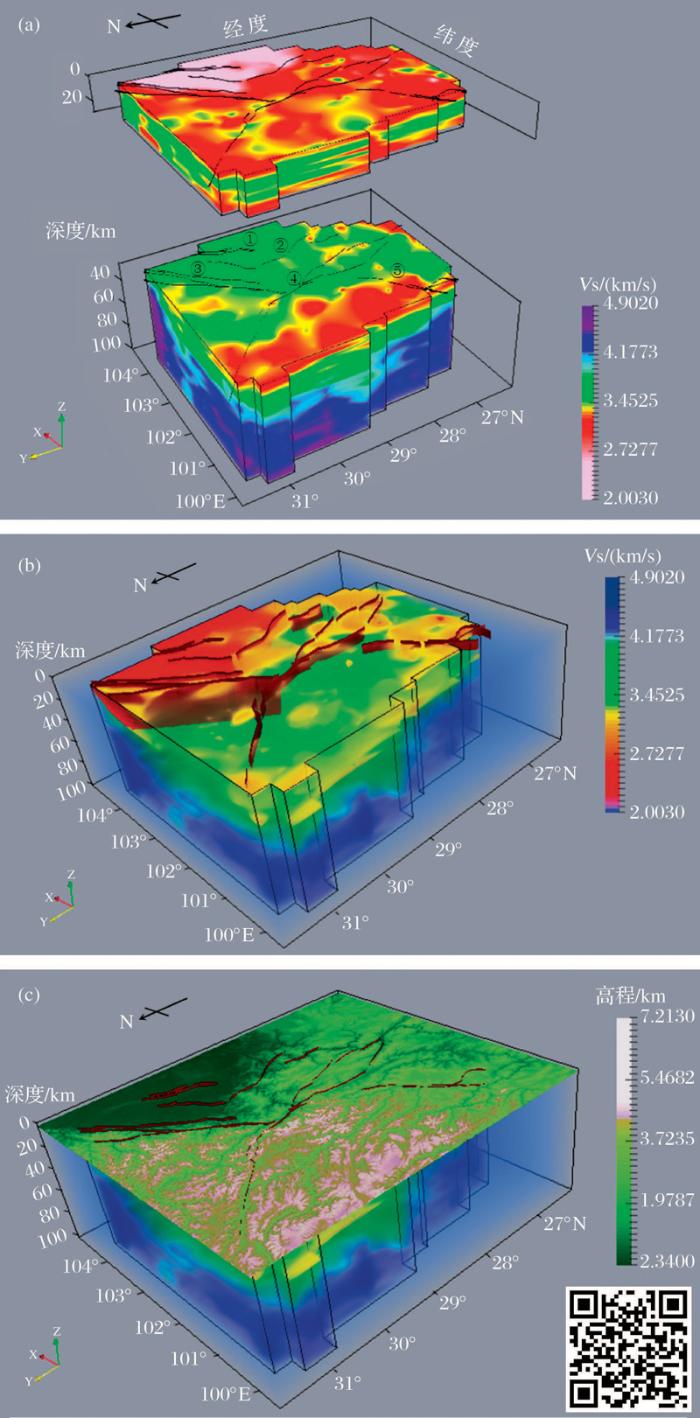

图1
图1
青藏高原东缘岩石圈100 km深度内三维结构模型
(a) Paraview显示的S波波速分布,未使用体绘制功能;(b) S波速度结构与浅部断层数据叠加图,体绘制功能使得浅部速度异常体的分布和延伸清晰可见;(c) S波速度结构、浅部断层与地表高程叠加图。图中序号表示断层:①龙泉山断裂,②荥经—马边断裂,③龙门山断裂带,④鲜水河—小江断裂带,⑤小金河断裂
Fig 1
The three-dimensional structural model of the lithosphere to 100 km depth in the eastern margin of the Tibetan Plateau
(a) S-wave velocity distribution display in Paraview, rendering function is not used; (b) S-wave velocity structure overlapped with the shallow fault data, rendering function makes the distribution of velocity anomalies visible; (c) S-wave velocity structure overlapped with the shallow faults and surface elevation. Faults are labeled as: ①Longquanshan Fault, ②Yingjing-Mabian Fault, ③Longmenshan Fault, ④Xianshuihe-Xiaojiang Fault, ⑤Xiaojinhe Fault
图2单独对速度结构模型进行体绘制以突出显示模型西部20~30 km深部S波低速体以及深部岩石圈由东到西的速度结构变化。图2a显示研究区表层为大面积Vs≈3.1 km/s的速度层,这主要是浅部沉积层。将模型近地表10 km以上的部分切除可以更好地观察深部速度分布(图2b)。红色部分显示S波低速体主要分布于模型西部20~30 km深部范围,对应康定块体,同时在模型东南角也存在一个小区域范围S波低速异常。红色低速体整体被黄色速度区(Vs≈3.39 km/s)包围。东南部与西部2个主要黄色速度区之间的空隙大致对应龙门山断裂带和鲜水河—小江断裂带。图2c为模型北侧底部的仰视图,显示出100 km深度上,青藏高原下部岩石圈地幔速度值明显偏低。图2a~c采用相同色标。三维动态图可通过扫描色标旁所附二维码获取。
等值面(isosurface)是可视化中另一个重要手段。Paraview显示等值面可以通过输入阈值来提取出感兴趣的等值面,加以调整透明度将不需要的部分隐藏,可实现最佳显示效果。本文研究区内,四川盆地下莫霍面较清晰,西部高原区莫霍面形态复杂[3]。理论上,莫霍面对应S波速度为3.85~4.48 km/s的跳跃层。通过提取研究区内Vs=4.0~4.2 km/s的等值面,可显示出大致与莫霍界面对应的波速跳跃层面(图3)。观察这一速度跳跃层面,显然模型东部该层面薄且分明,深度约30~40 km;而模型西部该层面较厚,深度基本上在50 km以下,且局部出现重复。注意所显示的等值面作为速度跳跃界面,仅是一定程度上代表莫霍面,并不合适由此确定莫霍面。准确确定莫霍面深度和形态需要更多资料和手段,超出了本文研究范围,不作进一步讨论。图3中下部附该模型的动态图二维码。动图可以更清楚地显示该层面的结构。
良好的体绘制和等值面视觉效果主要通过调节传递函数获得。寻找合适的传递函数也称为分类,通过恰当的色彩和透明度分类使图像突出显示感兴趣的部分并隐藏不感兴趣部分。下面以图2模型所采用的传递函数为例,给出调节方案及其效果的解释(图4)。图4窗口上部用于调整透明度,下部用于调整色标。色标中以3.3,3.5和4.3 km/s 3个值作为界线将模型分为红色、黄色、绿色与蓝紫色4个主要部分,对应图4中所标a~d区。红色区域a对应速度最低值区,适当调高不透明度使之便于观察;黄色区域b在模型中的分布基本包裹住红色区域,因此将其不透明度调至低于红色区域,使其被突出显示的同时不会完全挡住红色区域。绿色区域c对应地壳速度正常范围,本案例中以低的不透明度(高透明度)显示。蓝紫色区域d显示岩石圈地幔分布,将速度最高值区不透明度值调大,突出深部岩石圈地幔的S波速度高值区。水平色标条中可以根据需要任意增加颜色点并修改颜色,随后可以在上部区域调节透明度。色标的调整应考虑数据特征、欲突出显示的结构特征、色彩选择和匹配的美观等因素。一般占据较大空间区域的数据可认为属正常值,不建议采用高的不透明度;反之占据较小范围的数据(即异常值)可采用高的不透明度,使得异常特征得以突出显示。一定程度上,传递函数的选取和调节是图像美观或艺术性的决定因素。
通过不同体绘制处理后的速度结构模型,与浅部地质资料数据模型融合后能够更加直观地表征速度结构与浅部断层及地形之间的关系(图5)。图5a是10~100 km的模型。红色指示S波低速体,其边界与鲜水河断裂带及小金河断裂带分布基本一致,推测鲜水河断裂带及小金河断裂延伸至地下10 km以下;黄色指示S波速度较低部分,其北部边界线与龙门山断裂带分布基本一致,推测龙门山断裂带也延伸至10 km以下。图5b是24~100 km的模型。为了突出模型较深处Vs大于 4 km/s的部分, 对该模型提高了较浅部S波速度的透明度,可见在80~100 km深度上蓝色指示的S波速度分布存在明显的梯度变化界线,它与龙门山断裂带以及小金河断裂带走向基本一致。推断龙门山断裂带与小金河断裂带在深部可能是一个相连的超壳断裂,已有的地球物理数据也表明,龙门山断裂带的影响范围可能已达到地幔[16]。

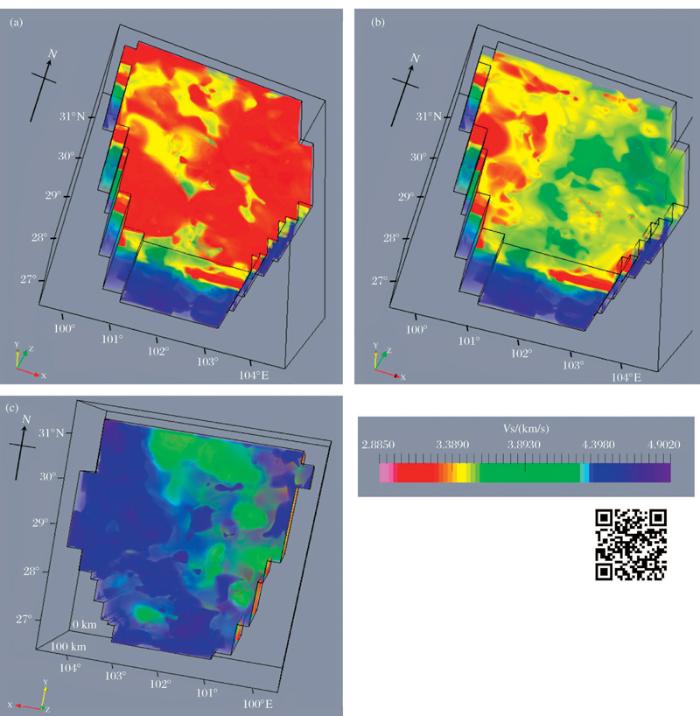

图2
图2
青藏高原东缘经体绘制处理的三维S波速度结构模型
(a) 体绘制处理后的完整模型截图;(b) 切除上部10 km的体绘制效果图,显露出中地壳低速体分布;(c) 视角位于模型底部 北侧的截图,显示出模型底部由东到西明显的S波速度结构变化
Fig 2
Visualization using volume rendering for the three-dimensional S-wave velocity in the eastern margin of the Tibetan Plateau
(a) Screenshot of volume rendering of S-wave velocity of the whole model; (b) Screenshot of volume rendering of the model that the top 10 km is removed, showing the distribution of S-wave low velocity body in the middle crust; (c) A screenshot viewing from the northern bottom of the model, showing the clear difference of S-wave velocity between the eastern and western parts of the model

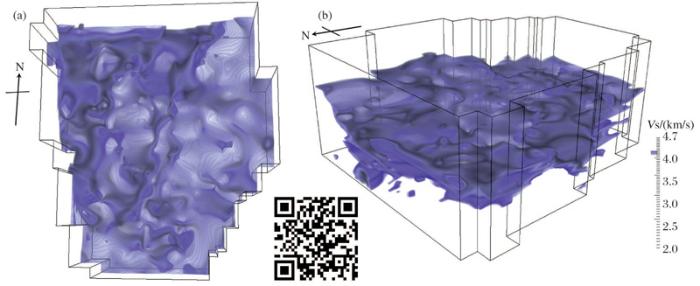

图3
图3
S波速度值在4.0~4.2(km/s)范围内的层面
(a)俯视图;(b)西北角视图
Fig 3
S-wave velocity values in the range of 4.0 to 4.2 km/s
(a)A bird’s-eye view; (b)A view from northwest
传递函数实例 An example of transfer function
窗口上部的折线对应不透明度的值,下部颜色条对应色标调节
The height of the polyline corresponds to the transparency of the specific color in the horizontal color legend
通过体绘制处理并叠加断层的模型截图 Screenshot of volume rendering of S-wave velocity overlapped with faults
(a) 切除了上部10km的S波速度结构模型俯视图;(b) 切除了上部24km的S波速度结构模型俯视图;这2种模型是由不同的颜色分布以及不同程度的体绘制处理而成
(a)Top view of the model that the uppermost 10 km is removed; (b) Top view of the model that the uppermost 24 km is removed. Note (a) and (b) use different color maps and transfer functions
5 结论
利用高性能可视化软件综合地质、地表及地球物理资料是一个新的尝试。综合多种信息资料并通过数字化方案进行表达是三维建模过程,而三维建模又是三维动力学模拟计算的基础。由于本项研究涉及的地球物理资料和以此为基础的动力学模拟计算的侧重点都在深部,且地球物理数据以地震波速度为主,更适合以体数据表达,因此选择了具有体绘制功能、更有利于观察深部结构的可视化软件。尝试结果表明,Paraview软件可以实现多种数据的综合并获得很好的可视化效果。
科学数据的三维可视化更有利于对深部结构的理解与更多信息的挖掘。通过体绘制和等值面功能及传递函数的调节,使三维图像能够充分展示速度结构数据中不同层位低速体的具体分布状态,显示地下空间高密度体与低密度体的分布位置,以及突出以特定速度值作为速度差异的分界线。在本文尝试中,也进一步推测龙门山断裂和小金河断裂的深部延伸状态。
由于地球物理探测技术的不断发展和人类探索地球的欲望,三维地下信息的获取变得越来越常规化,三维信息的有效显示成为必须考虑的问题。本文以青藏高原东缘高分辨率三维速度结构信息为例,给出了三维地球物理数据的可视化方案。该方案可用于各类地球物理数据,包括速度、密度和电、磁、热等参数。鉴于其他软件也具有相似的数据集成和可视化功能,相信诸如VisiIt和IDV等软件也可以实现类似数据的综合及可视化。希望本文提供的三维可视化方案有助于地球物理同行在未来学术交流过程中提供更美观、更直观、更易于理解并有助于分析的三维图像及动图展示。
致 谢:感谢中国地震局地质研究所刘启元老师向我们提供的数据以及在数据处理上的建议。同时感谢审稿人对论文提出的修改建议及意见。
