作者简介:周晓成(1978-),男,新疆玛纳斯人,副研究员,主要从事构造地球化学,流体地球化学研究.E-mail:zhouxiaocheng188@163.com
断裂带H2浓度变化能很好地反映断裂的活动性。通过对汶川 MS 8.0地震破裂带23个测区的土壤气H2浓度测量,探讨破裂带土壤气H2浓度时空变化与破裂带垂直位移与余震的关系。测量结果表明:①破裂带土壤气H2主要来源与浅部气藏泄露直接相关;②破裂带土壤气H2浓度平均值从映秀到南坝逐渐降低;③破裂带土壤气H2浓度随着时间推移逐渐衰减。地震断裂带内H2脱气进一步研究对大气环境研究具有重要意义。
First author:Zhou Xiaocheng(1978-),male,Manasi County,Xinjiang Province,Associate professor. Research areas include fluid geochemistry, tectonic geochemistry.E-mail:zhouxiaocheng188@163.com
Degassing of Hydrogen (H2) from fault may be a good indicator of fault activity. The concentration of H2 in soil gas in the seismic surface rupture zone produced by the Wenchuan MS 8.0 earthquake was investigated in twenty three measuring regions in order to explore the relationship between the spatio-temporal variations of H2 concentration in soil gas along the seismic rupture zone and the vertical displacements and aftershocks activities. The results indicated: ① the sources of H2 were directly related to from the release of natural gas reservoirs; ②the average concentration of H2 in soil gas spatially decreased from Yingxiu to Nanba; ③the magnitudes of the H2 concentration anomalies declined significantly with time. It is very significant to study the variation tendency of atmospheric environment with further research of degassing of H2 from faults.
地球上大部分地区, 地球的脱气是以小规模、低速度的形式进行的, 而在地壳的某些薄弱部位, 如洋中脊、火山、温泉, 活动断裂带等, 脱气都是非常强烈的[1~3]。地球上每天都发生大量的地震, 都伴有排气, 并且地震震级越大, 脱气越强烈[4~6]。地震断裂带裂隙发育, 为地热流体垂向运移和气体排放提供了良好的通道[7, 8]。断裂带土壤气中氢气(H2)时常有明显异常高值[1, 9, 10], 断裂带内H2浓度与断裂的活动性呈正相关关系[10], 并且与地震活动性有明显的正相关关系[11~15]。
2008年5月12日发生在青藏高原东缘龙门山推覆构造带中段的汶川MS 8.0 地震, 是一次罕见的逆冲斜滑型特大地震[16]。同震地表破裂带长度达到240 km, 最大垂直位移为(6.5± 0.5) m, 最大右旋走滑位移4.9 m[17~19]。汶川MS 8.0地震断裂带脱气强烈、范围广, 并且持续向外脱气[15]。大量的地震现场考察发现, 汶川MS 8.0地震震中地下有异常高压气体在地震时高速膨胀, 经由地下裂隙和断层等面状通道快速涌出, 导致岩石飞移和流动[20, 21]。在汶川MS 8.0地震断裂带脱气初步调查测量中发现, 土壤气中H2浓度的时空变化在地震断裂带南部和北部存在明显差异, 但是, 土壤气中的H2浓度测区只有8个, 采样率低(约300个采样点); 而且, 汶川MS 8.0地震破裂带中部清平、高川、北川缺少测点, 因此, 很有必要对汶川MS 8.0地震破裂带H2脱气进行全面系统测量[15, 22]。
本文通过测量汶川MS 8.0地震破裂带土壤气H2浓度, 更进一步探讨破裂带土壤气H2浓度时空变化与破裂带垂直位移与余震的关系。
龙门山构造带介于华北陆块、扬子陆块和羌塘陆块之间, 是松潘— 甘孜褶皱带的东缘, 同时也是青藏高原的东缘[23]。龙门山构造带由一系列走向NE、倾向NW的逆冲断裂及其所夹持的逆冲岩片组成, 这些逆冲片岩主要由前震旦纪基底杂岩和震旦系— 三叠系海相地层组成, 杂岩自北向南为有轿子顶杂岩、彭灌杂岩和宝兴杂岩[24]。在晚三叠世, 扬子西缘发生陆内汇聚作用, 在川西形成龙门山构造带, 并导致四川前陆盆地的形成, 龙门山与四川前陆盆地表现出典型的盆山耦合关系。龙门山断裂是由一系列大致平行的叠瓦状逆冲断裂带构成, 自西向东分别为:汶川— 茂县断裂(后龙门山断裂)、映秀— 北川断裂(中央断裂)、灌县— 安县断裂(前山断裂)和广元— 大邑(隐伏)断裂, 全长约500 km, 东西宽30~50 km[17, 23]。汶川MS 8.0地震使龙门山推覆构造带中段北川— 映秀断裂和灌县— 江油断裂等2条叠瓦状逆断层和NW向小鱼洞断裂同时发生破裂, 形成了北川— 映秀和汉旺— 白鹿等2条近于平行的NE向地表破裂带和一条NW向小鱼洞地表破裂带(破裂III段)[17~19, 25]。

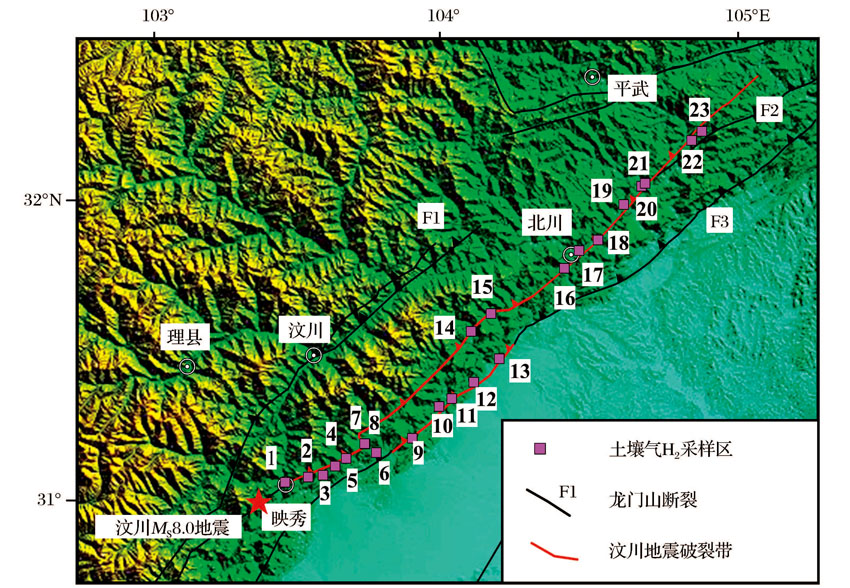

在汶川MS 8.0地震地表破裂带土壤气H2测量时, 先进行野外实地调查, 测区的选择过程中参考已有大量学者的工作[17~19, 25], 根据破裂带的几何特征、余震分布和脱气特征的研究, 综合以上结果把破裂带分成5段(表1)。通过收集陡坎垂直位移、探槽剖面和测区的土壤类型等资料, 最终, 在汶川MS 8.0地震地表断裂带23个测区进行现场H2浓度测量(图1, 表1)。每一个测区布置3~4条测线, 每条测线垂直陡坎走向, 测线中央位于陡坎之上, 每条测线10个测点, 测线间距5~30 m不等; 每条测线的测点间距5~50 m不等, 在陡坎附近测点间距一般为5 m, 离开陡坎测点间距逐渐增加[22]。测线长度使用米尺准确测量。
在每一个测区完成近40个测点的土壤气H2浓度测量。野外现场测量断裂带土壤气中的H2浓度。野外采样是在测点处打孔, 深度约80 cm, 将取样器置于孔内, 封住孔口, 然后, 用抽气泵抽气, 用250 mL取样针管扎进硅胶管路, 现场取样, 取样针孔是侧针孔。现场使用便携式Agilent Mrco 3000气相色谱测量H2的浓度。H2的检测限是1× 10-6, 误差小于5%[15, 22]。2010年6月, 在汶川MS 8.0地震地表断裂带10个测区测量, 有8个测区是重复第4次测量(表1)。2014年7月, 在地表断裂带23个测区测量, 有8个测区是重复第5次测量(表1)。
为了分析汶川MS 8.0地震地表破裂带土壤气H2来源中是否有大量深部气体加入, 2010年6月, 在汶川MS 8.0地震地表破裂带土壤气H2浓度高的测点采集了20个气体样品(表1), 气体采样样品容器为500 mL的玻璃瓶, 气样利用排水取气法采集。在水桶中盛满饱和盐水, 灌满玻璃瓶, 在水下倒置玻璃瓶, 然后, 使用气泵从土壤气采样器抽气, 排空管路中空气后, 把管子末端插进玻璃瓶, 玻璃瓶中气体达到多半瓶时, 用实心橡胶塞封住瓶口。土壤气体中的组分和同位素是在中国科学院地质与地球物理研究所兰州油气资源研究中心分析测量, 气体中的N2, CO2, O2, CH4和Ar使用Finnigan MAT-271质谱测量, 测量精度为± 0.1%[26] 。气体中He和Ne的浓度以及同位素是使用MM5400质谱仪检测[26]。
在2010年6月和2014年7月, 2次测量总共获得1 105个土壤气中H2浓度数据(表2), 土壤气中H2浓度值范围为1.0× 10-6~68.4× 10-6, 平均值为4.4× 10-6 (图2, 表2)。空气中H2浓度一般在0.5× 10-6左右[15], 土壤气中大部分H2浓度高于空气的浓度。破裂带土壤气中H2的异常界采用第1~3次测量数据确定的异常界[15], 因此, H2浓度异常界定为12× 10-6 (图2) 。
20个破裂带土壤气体全组分测量表明土壤气样品中主要以N2和O2为主, 其浓度范围分别为76.2%~80.16%, 11.62%~21.52%, CO2的浓度较高, 为0.6%~9.83%。气体中氦同位素比值(R=3He/4He)范围为0.34~1.76 Ra(Ra为大气的3He/4He 值1.39× 10-6)[27]。
汶川地震破裂带的氢气可能有以下几个来源:
①H2作为深源气体, 地球在形成时, 地球内部就储存有大量的H2, 这些H2会沿着地球的薄弱地带逸散到大气中[28, 29]; ②断裂破裂硅酸岩新鲜岩石面发生水岩反应产生H2[30.31], 活动断裂带活动性越强, 断裂带内硅酸岩新鲜破裂面越发育, 产生的H2越多[32]; ③在岩石中U和Th元素在放射性衰减过程中与水产生高浓度H2[33]; ④橄榄石蛇纹石化过程中产生大量H2[34]; ⑤土壤有机质在厌氧细菌发酵过程中产生H2[35]。

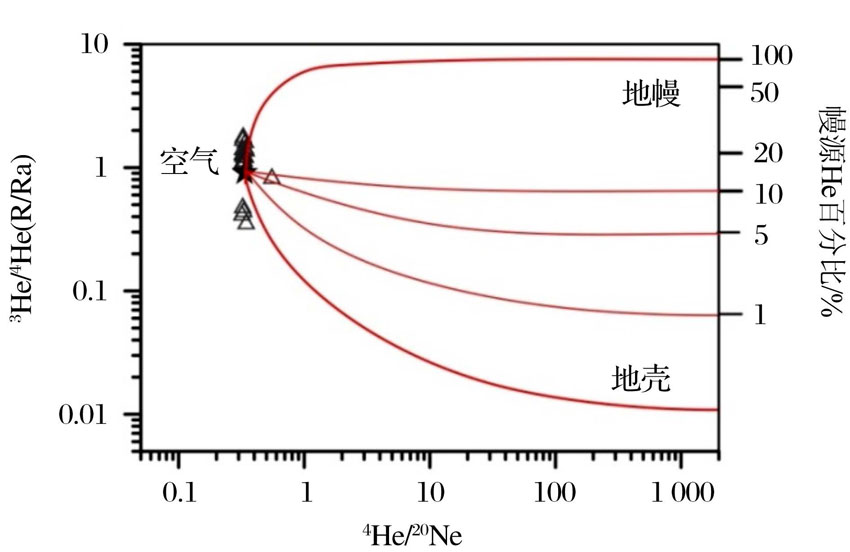

通过对2008年6月汶川MS 8.0地震破裂带土壤气体中He, H2, CO2, O2, N2, Rn和Hg浓度数据进行因子分析, 发现所有气体组分受2个因子控制, He和H2受一个因子控制, 推测与深部气体释放有关; CO2, O2, N2, Rn和Hg受另一个因子控制, 推测主要是浅部气体释放控制[15]。为了探寻破裂带土壤气体中H2的来源深度, 使用汶川MS 8.0地震破裂带土壤气样品的氦同位素分析探讨。汶川MS 8.0地震破裂带土壤气样品的氦同位素(R/Ra)比值范围是0.8~1.8 Ra, 汶川MS 8.0地震破裂带土壤气样品的氦同位素(R/Ra)比值范围是0.8~1.8 Ra, 4He/20Ne值范围是0.319~0.345, 接近空气值(4He/20Ne=0.318)[28]。氦同位素(R/Ra)比值大于1的剖面, 如白鹿、蓥华和南坝剖面, 土壤气体He和H2有很少量深部气体加入。破裂带土壤气中CO2的浓度最高达到9.83%, 大部分土壤气中δ 13
汶川地震破裂带H2的脱气与龙门山断裂带的浅层富含氢气的天然气藏有密切的关系。龙门山后山断裂、中央断裂和前山断裂将青藏高原东部龙门山地区由西向东划分为古生代变质地体(以彭灌杂岩体和宝兴杂岩体为代表的前寒武纪变质杂岩)、三叠系含煤系地层和侏罗系前陆盆地沉积[38]。灌县— 江油断裂(中央断裂带)上盘区域隆升剥蚀作用强烈, 大面积出露下古生界地层, 断层通天, 地表油气苗、沥青普遍分布, 显示油气保存条件遭到破坏; 其下盘深部海相层系则存在膏泥岩的保护, 龙门山前缘地层发育完全, 油气保存条件好[39, 40]。在龙门山冲断带前缘发现了中坝、大邑、邛西、平落坝气田以及鸭子河、金马、高家场、莲花山等含油气构造, 龙门山冲断带前缘地区具有良好的烃源条件[39]。在中坝气田的天然气样品中H2的浓度一般在100× 10-6~900× 10-6[41]。汶川MS 8.0地震后, 沿破裂带发现大量由于气体突出、爆炸而引起的地表景观现象[42], 而且在震后高光谱卫星观测数据处理中发现震中区域的CH4浓度在汶川MS 8.0地震发生时有明显异常[43], 在汶川地震深钻过程中泥浆气体CO2, CH4和H2浓度在汶川MS 8.0地震断裂位置有明显异常, H2最高达到240× 10-6[44]。这些都表明汶川MS 8.0地震对地下天然气藏有大的破坏性, 使得浅部天然气藏的天然气释放出来[45]。

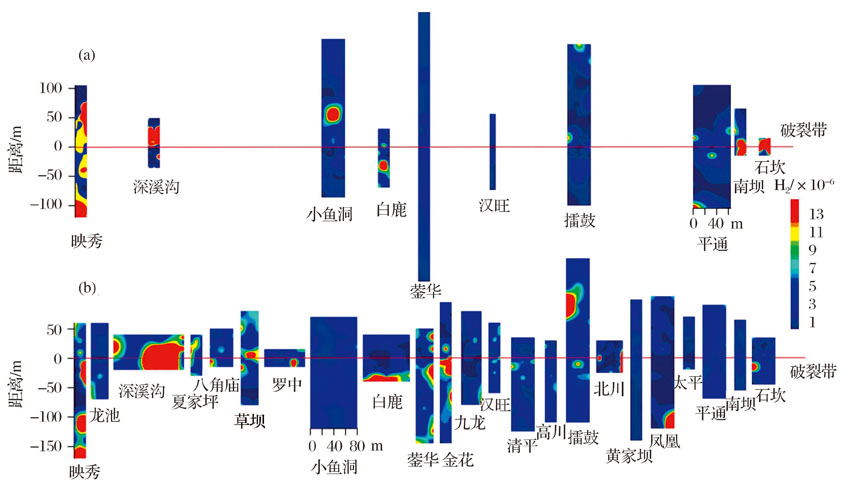

破裂带的23个测区土壤气H2的异常浓度空间上集中在断裂附近50 m范围内, 在此范围内, 大部分土壤气H2剖面浓度呈双峰特征(图2)。破裂带土壤气H2浓度的异常特征与活动断裂内部构造和裂隙发育程度有密切关系。一般情况下, 活动断裂带内孔隙度发育, 离活动断裂带越远, 孔隙度越低[46]。汶川MS 8.0地震地表破裂不同段内高渗透率的破碎带为地下深部流体到达地表提供了良好的运移通道[47]。汶川地震断层带跨断层的渗透率测量显示汶川地震断层由低渗的核部(2.4× 10-19 ~ 3.8× 10-16 m2)、高渗的破碎带(3.7× 10-16~3.0× 10-15 m2) 以及含裂隙原岩(6.0× 10-18 ~4.3× 10-13 m2) 组成 (有效压力 40 MPa), 其中新鲜断层泥具有最低的渗透率。断层泥和两侧原岩由于渗透率低, 阻碍流体跨断层带流通, 断层带内的流体活动局限在高渗的破碎带中[47]。
当地下H2在温度和压力梯度的作用下, 沿着断裂破碎带这个通道向上迁移, 大震后较长时间内, 这种作用并不立即终止而仍在继续, 断层土壤气的空间异常分布就是这一作用的反映[4]。通常这种作用可能比孕震过程中或地震发生时要微弱, 并且是缓慢的、时强时弱又持续不断的, 但与其他构造部位明显不同, 而形成鲜明的异常断裂的不同区段; 随断裂上不同的应力状态及地貌上的隆升与沉降, 脱气作用有较大差异; 这些差异为研究排气作用的机制、作用深度与物质来源提供了有力的证据[12]。

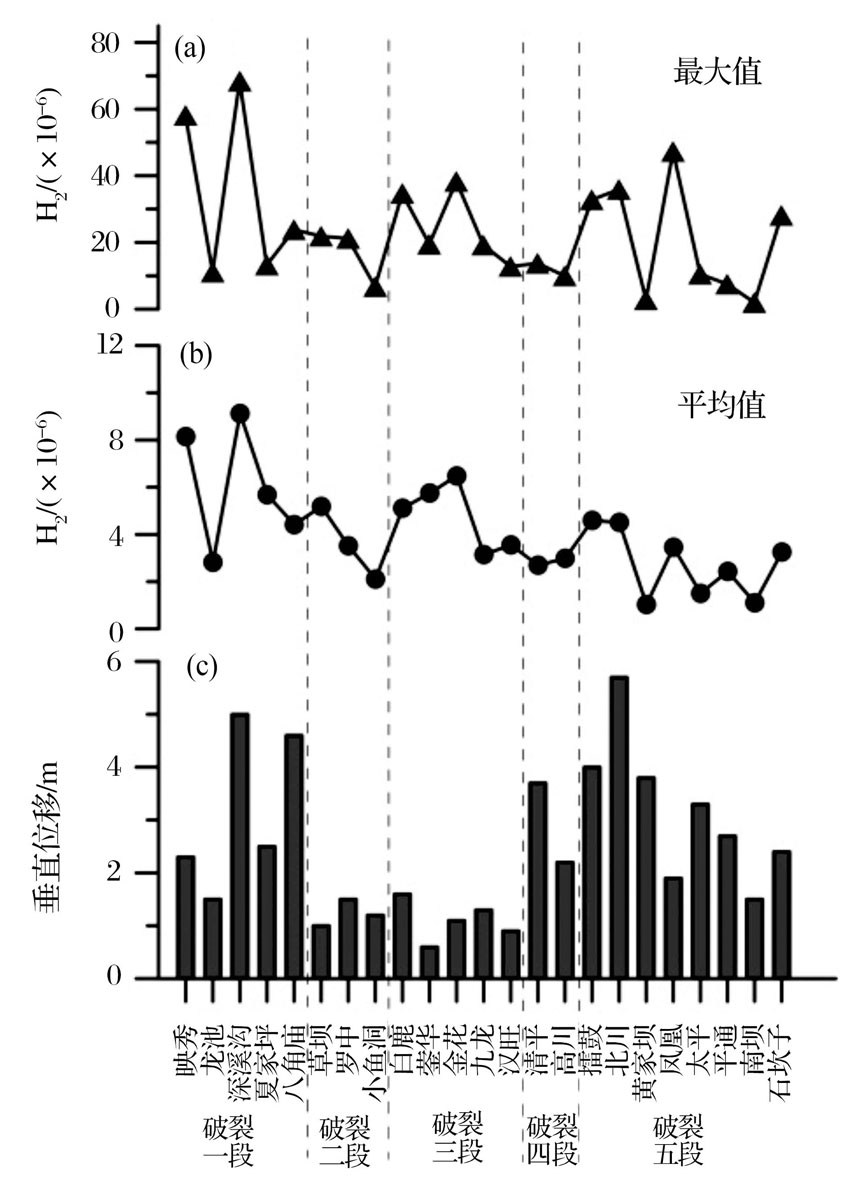

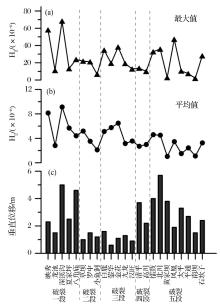

破裂带土壤气H2的浓度测点最大值自南而北可以分为3段:南部是映秀段(破裂一段), 中部是小鱼洞段、汉旺— 白鹿段和清平— 高川段(破裂二段、破裂三段和破裂四段), 北部是北川段(破裂五段)(图4)。破裂带土壤气H2浓度在震中附近深溪沟达到最大。破裂带土壤气H2浓度的平均值总体从南部震中向北有明显的降低的趋势。汶川MS 8.0地震破裂带映秀段(破裂一段)长约112 km, 最大垂直位移在深溪沟测区, 达到(6.2± 0.5)m, 平均垂直位移为3~4 m; 北川— 石坝段长约118 km, 最大垂直位移在北川测区, 达到(6.5± 0.5)m[17, 18]。龙门山断裂带浅部气藏为地震破裂带脱气提供了物质来源, 垂直位移越大, 裂隙发育程度越高, 更有利于气体的逃逸[42, 48]。破裂带土壤气H2浓度的最大值和平均值与破裂带垂直位移的大小不完全一致, 这指出破裂带土壤气H2的浓度不仅与破裂带本身的垂直位移大小有关, 还与破裂带的内部形态以及岩石类型有紧密的联系。汶川MS 8.0 地震地表破裂带几何结构非常复杂, 主要由逆断层陡坎、挤压推覆陡坎、后冲逆断层陡坎、褶皱陡坎和鳄鱼嘴状陡坎等基本破裂单元组合而成。此外, 在挤压推覆陡坎、后冲逆断层陡坎和褶皱陡坎等顶部常发育着大量走向与陡坎走向一致的张裂缝, 它们大都垂直地表面向下延伸; 野外考察还发现在逆断层陡坎上盘发育走向N(70° ~90° E)的张裂缝, 它们与陡坎大角度相交, 指示地表破裂带具有右旋走滑分量。汶川MS 8.0 地震地表破裂带宽度较窄, 一般为21~45 m, 个别地段, 如白鹿中学校园内仅13 m[17, 18]。破裂带映秀— 北川断裂带由5个次级单元组成, 分别为:碎裂岩带、黑色断层泥和角砾岩带、灰色断层角砾岩带、深灰色断层角砾岩带以及断层泥和角砾岩带。断裂岩组合显示映秀— 北川断裂带具有多核断裂结构特征。映秀— 北川断裂带在地表出露的宽度约为 240 m, 岩心中厚度约为105 m, 碎裂岩、断层角砾岩、断层泥在地表及岩心中均发育, 而假玄武玻璃仅在地表碎裂岩部分出现[38]。

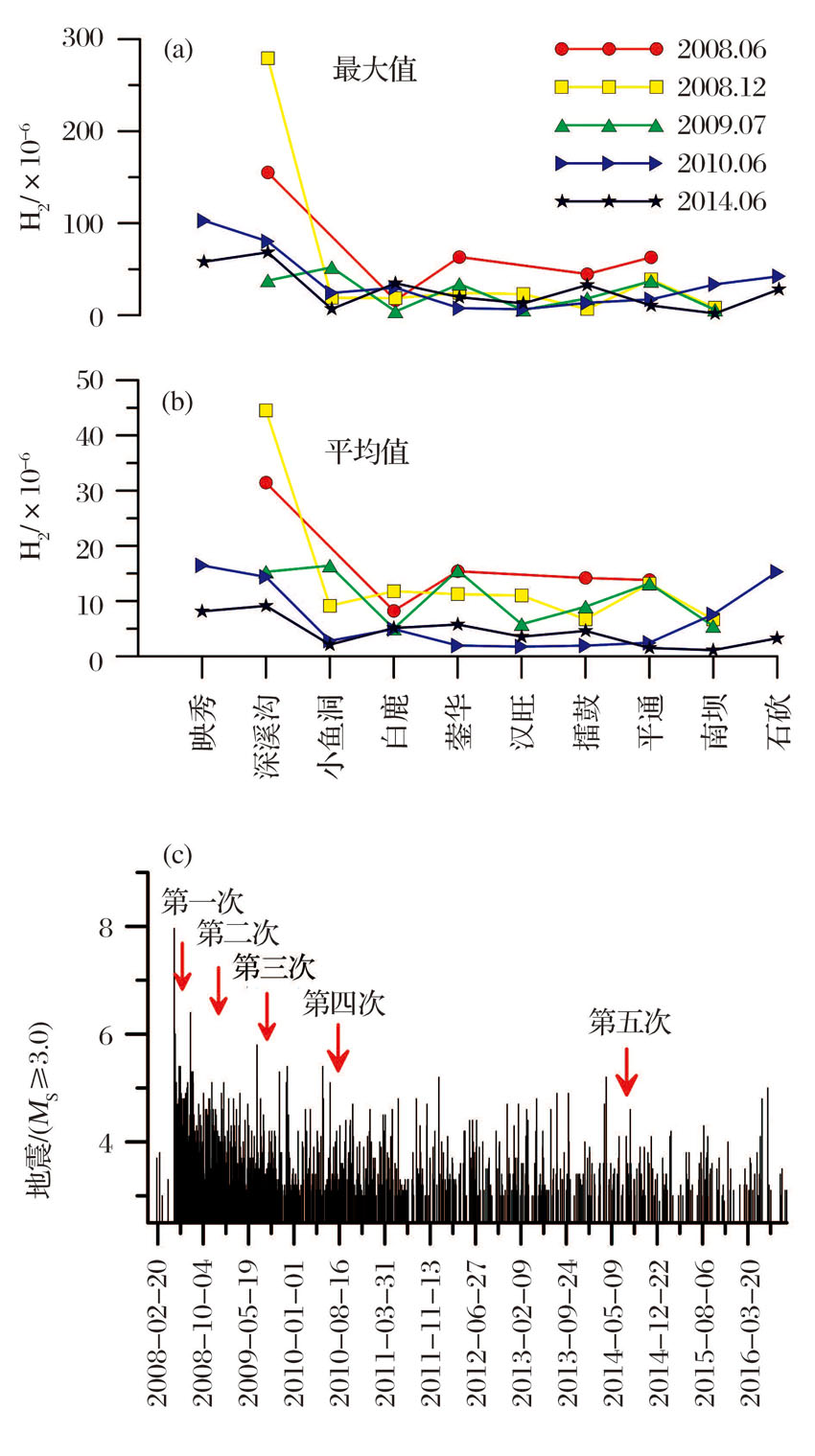

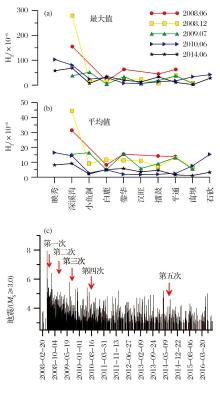

从2008年6月至2014年8月, 在5次测量中, 汶川MS 8.0地震破裂带10个测区土壤气H2浓度的高值主要位于震中附近的映秀和深溪沟测区, 时间上土壤气H2浓度的最大值和平均值都呈下降趋势(图5), 这主要由于一方面汶川MS 8.0地震破裂带内岩石和土壤的孔隙度和渗透率逐渐减小, 另一方面来自浅部气藏的H2量越来越少。汶川主震发生后, 余震活动随时间逐渐衰减(图5c), 根据中国地震信息网提供的信息, 截至2008年6月8日, 四川汶川MS 8.0地震共记录到MS≥ 5.0的余震53次, MS 5.0~5.9地震45次, MS 6.0~6.9地震8次[49](图5)。汶川MS 8.0地震余震分布在某种程度上反映破裂带向下延伸可达 20 km[50], 远远超过了沉积地层的厚度; 这意味着龙门山沉积地层中的气藏, 无论深浅都会受到地震的破坏性影响。强余震分布区气藏可能也受到了破坏性影响[51]。
H2虽然不是温室气体, 但是, H2能破坏大气臭氧层, 因此, 被认为是间接温室气体[52~55]。大地震后, 活动断裂短时间内会以很高的强度释放H2, 在汶川MS 8.0地震后, 地震破裂带内, 土壤气浓度最高达到279.4× 10-6 [15]。断裂带土壤气中H2释放后能在较大空间范围内扩散, 大量消耗大气电离层的电子, 形成一定尺度的电离层“ 空洞” ; 释放化学物质的量越多, 电子密度的扰动幅度越大; 相同量的H2在电离层峰值高度处释放后, 白天电子密度的扰动幅度要大于夜间的扰动幅度。H2在不同高度处释放对电子数密度的影响是不同的, 一般释放中心处的电子密度相对变化率最大, 而最大的相对变化率并不是在峰值处释放时出现的, 但电离层临界频率的最大相对变化率是在电子密度峰值高度处释放时出现的[56]。在许多大地震发生前都发现震中大区域范围内电磁场和大气电离层异常变化, 这些现象与氢气的产生的机理和释放过程有密切的联系[57, 58]。
(1) 破裂带土壤气H2主要是来自浅部气藏。
(2) 破裂带土壤气H2浓度平均值从映秀到南坝逐渐降低。
(3) 破裂带土壤气H2浓度随着时间推移逐渐降低。
地震断裂带内H2脱气进一步研究对大气环境研究具有重要的意义。
致 谢:感谢四川省地震局杜方主任为野外测量提供大力的支持; 非常感谢审稿专家给予的宝贵修改建议。
